FŐ TULAJDONSÁGOK
Felhasználási terület
PE és PVC csövekre
Mérettartomány
d50–160
Test anyaga
Gömbgrafitos öntöttvas GGG40 az EN 1563 szerint
Bevonat
Epoxibevonat
Csavarok
Rozsdamentes acél A2
Anyák
Rozsdamentes acél A4
Tömítés
NBR gumi
Megengedett üzemi nyomás
16 bar
Maximális közeghőmérséklet
80 °C

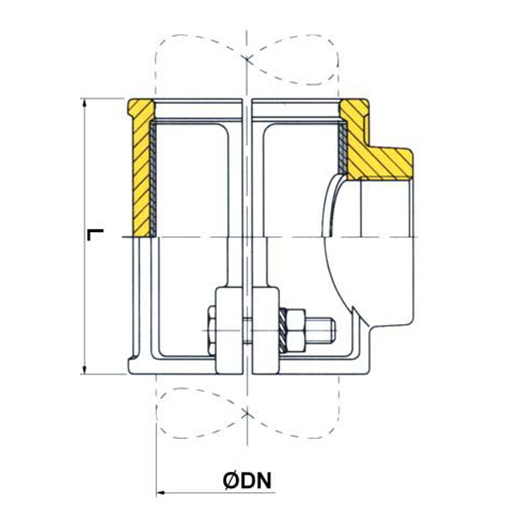

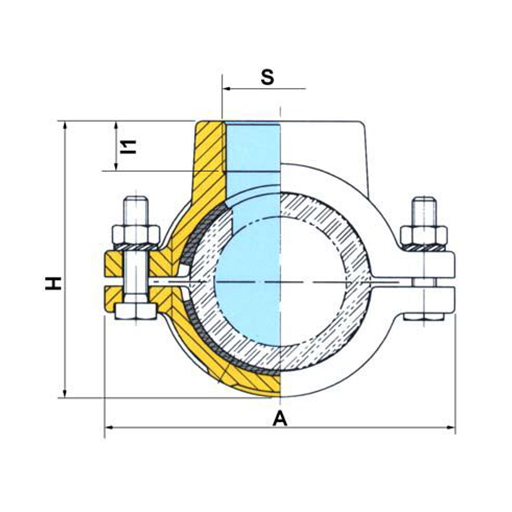

| DN | Furat (S) | Cikkszám | Méretek (mm) | Súly (kg) | |||
| A | H | L | l1 | ||||
| 50 | 3/4" | 080449817035000 | 122 | 90 | 100 | 19,1 | 1,260 |
| 50 | 1" | 080449817035100 | 122 | 92 | 100 | 21,4 | 1,230 |
| 50 | 1.1/4" | 080449817035200 | 122 | 92 | 100 | 21,4 | 1,120 |
| 63 | 3/4" | 080449817035900 | 134 | 101 | 100 | 16,3 | 2,320 |
| 63 | 1" | 080449817036000 | 134 | 101 | 100 | 19,1 | 2,270 |
| 63 | 1.1/4" | 080449817036100 | 134 | 103 | 100 | 21,4 | 2,670 |
| 63 | 1.1/2" | 080449817036200 | 134 | 103 | 100 | 21,4 | 2,365 |
| 75 | 3/4" | 080449817036400 | 146 | 114 | 110 | 16,3 | 2,725 |
| 75 | 1" | 080449817036500 | 146 | 114 | 110 | 19,1 | 2,625 |
| 75 | 1.1/4" | 080449817036600 | 146 | 117 | 110 | 21,4 | 2,915 |
| 75 | 1.1/2" | 080449817036700 | 146 | 117 | 110 | 21,4 | 2,890 |
| 90 | 3/4" | 080449817036900 | 160 | 130 | 120 | 16,3 | 3,270 |
| 90 | 1" | 080449817037000 | 160 | 130 | 120 | 19,1 | 3,130 |
| 90 | 1.1/4" | 080449817037100 | 160 | 133 | 120 | 21,4 | 3,315 |
| 90 | 1.1/2" | 080449817037200 | 160 | 133 | 120 | 21,4 | 3,260 |
| 90 | 2" | 080449817037300 | 160 | 137 | 120 | 25,7 | 3,465 |
| 110 | 3/4" | 080449817037500 | 185 | 151 | 130 | 16,3 | 4,275 |
| 110 | 1" | 080449817037600 | 185 | 151 | 130 | 19,1 | 4,330 |
| 110 | 1.1/4" | 080449817037700 | 185 | 153 | 130 | 21,4 | 4,485 |
| 110 | 1.1/2" | 080449817037900 | 185 | 153 | 130 | 21,4 | 4,465 |
| 110 | 2" | 080449817038000 | 185 | 158 | 130 | 25,7 | 4,600 |
| 125 | 3/4" | 080449817038300 | 206 | 169 | 130 | 16,3 | 4,290 |
| 125 | 1" | 080449817038400 | 206 | 169 | 130 | 19,1 | 4,250 |
| 125 | 1.1/4" | 080449817038500 | 206 | 171 | 130 | 21,4 | 4,510 |
| 125 | 1.1/2" | 080449817038600 | 206 | 171 | 130 | 21,4 | 4,485 |
| 125 | 2" | 080449817038700 | 206 | 175 | 130 | 25,7 | 4,475 |
| 140 | 3/4" | 080449817039100 | 233 | 186 | 150 | 16,3 | 7,160 |
| 140 | 1" | 080449817039200 | 233 | 186 | 150 | 19,1 | 7,085 |
| 140 | 1.1/4" | 080449817039300 | 233 | 188 | 150 | 21,4 | 7,340 |
| 140 | 1.1/2" | 080449817039400 | 233 | 188 | 150 | 21,4 | 7,290 |
| 140 | 2" | 080449817039500 | 233 | 193 | 150 | 25,7 | 7,360 |
| 160 | 3/4" | 080449817040600 | 254 | 206 | 150 | 16,3 | 7,760 |
| 160 | 1" | 080449817040700 | 254 | 206 | 150 | 19,1 | 7,680 |
| 160 | 1.1/4" | 080449817040800 | 254 | 208 | 150 | 21,4 | 8,085 |
| 160 | 1.1/2" | 080449817040900 | 254 | 208 | 150 | 21,4 | 7,960 |
| 160 | 2" | 080449817041000 | 254 | 213 | 150 | 25,7 | 8,270 |
