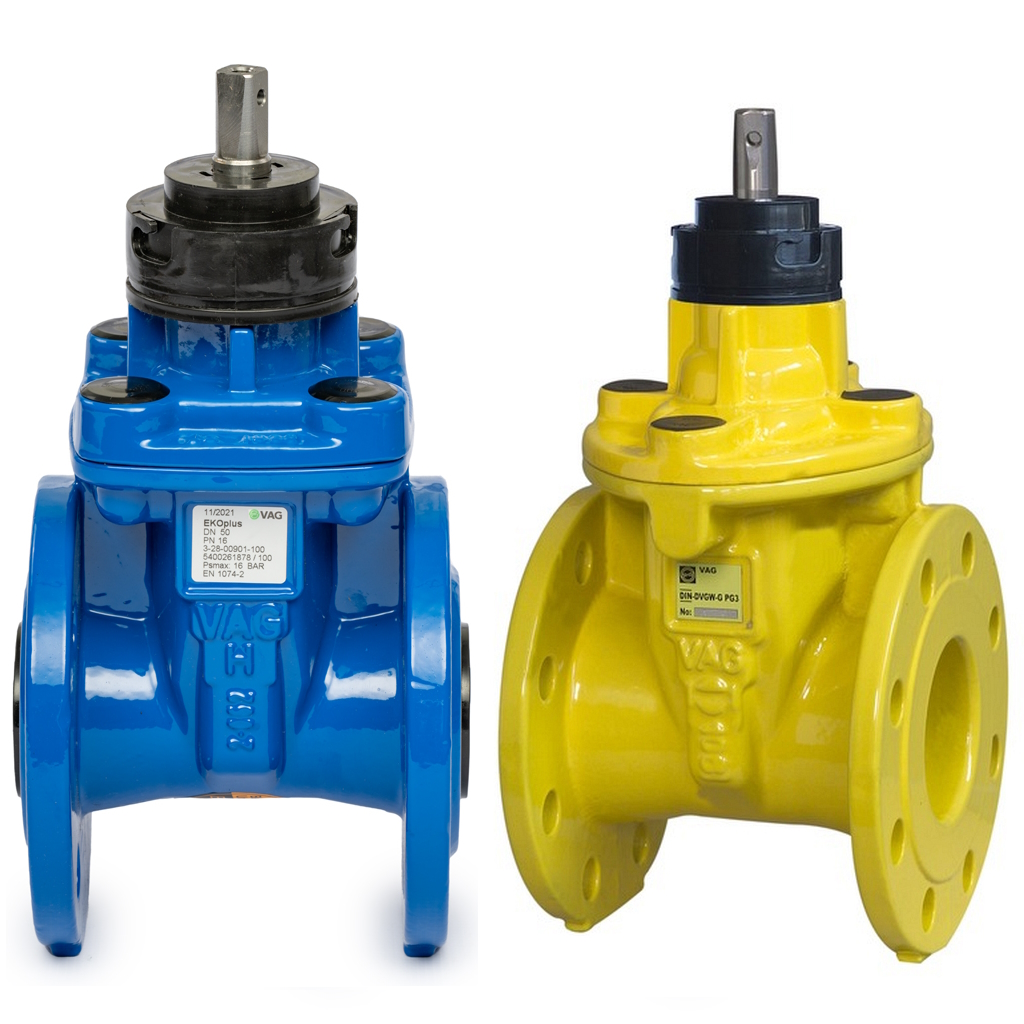

FŐ TULAJDONSÁGOK
Felhasználási terület
Mérettartomány
DN 40–600
Nyomásosztály
Termékjellemzők
Anyagok (víz)
Anyagok (szennyvíz)
Anyagok (gáz)
Korrózióvédelem
Belül és kívül epoxibevonat GSK minősítéssel
Maximális üzemi közeghőmérséklet vízre és szennyvízre
50 °C
Megengedett környezeti hőmérséklet gázra
-20 °C – +60 °C
Rendelhető tartozékok
Működtetés
Egyedi rendelésre: elektromos hajtóművel
Megjegyzés

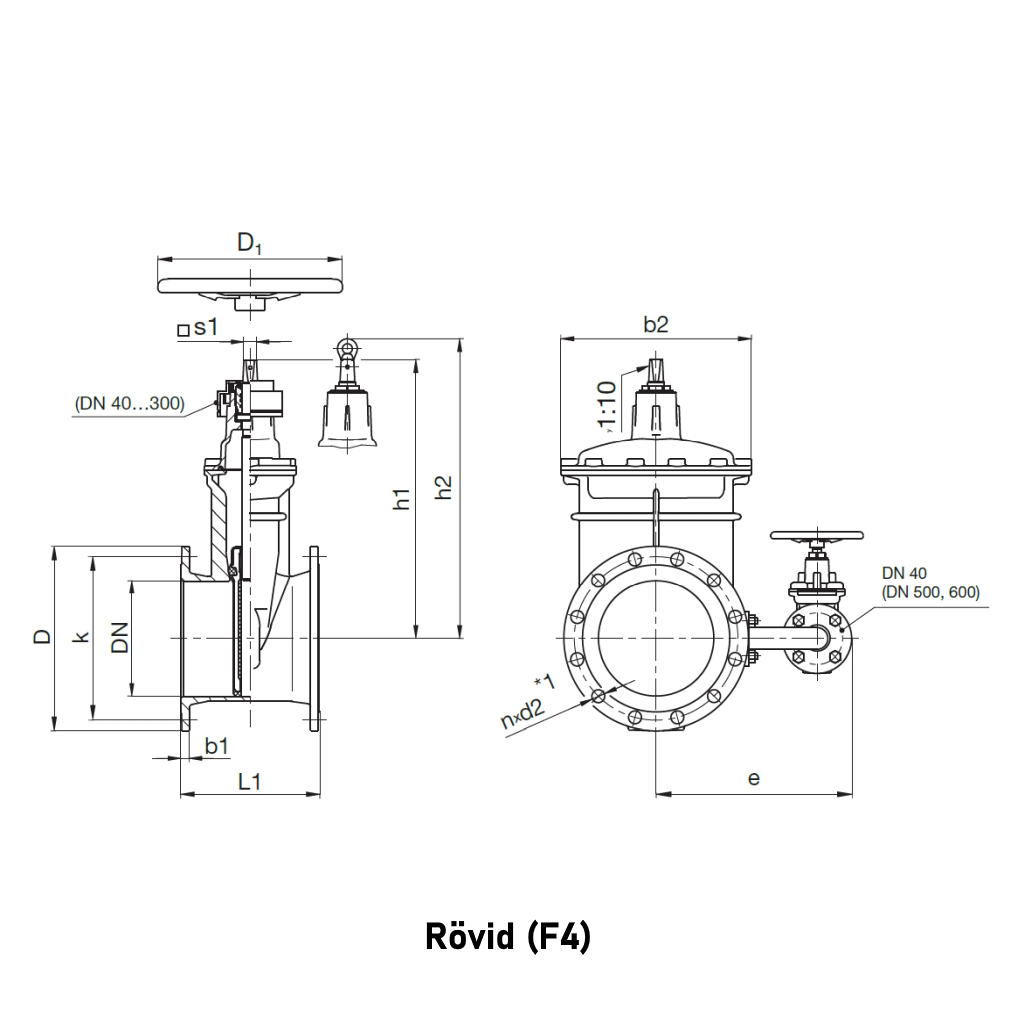

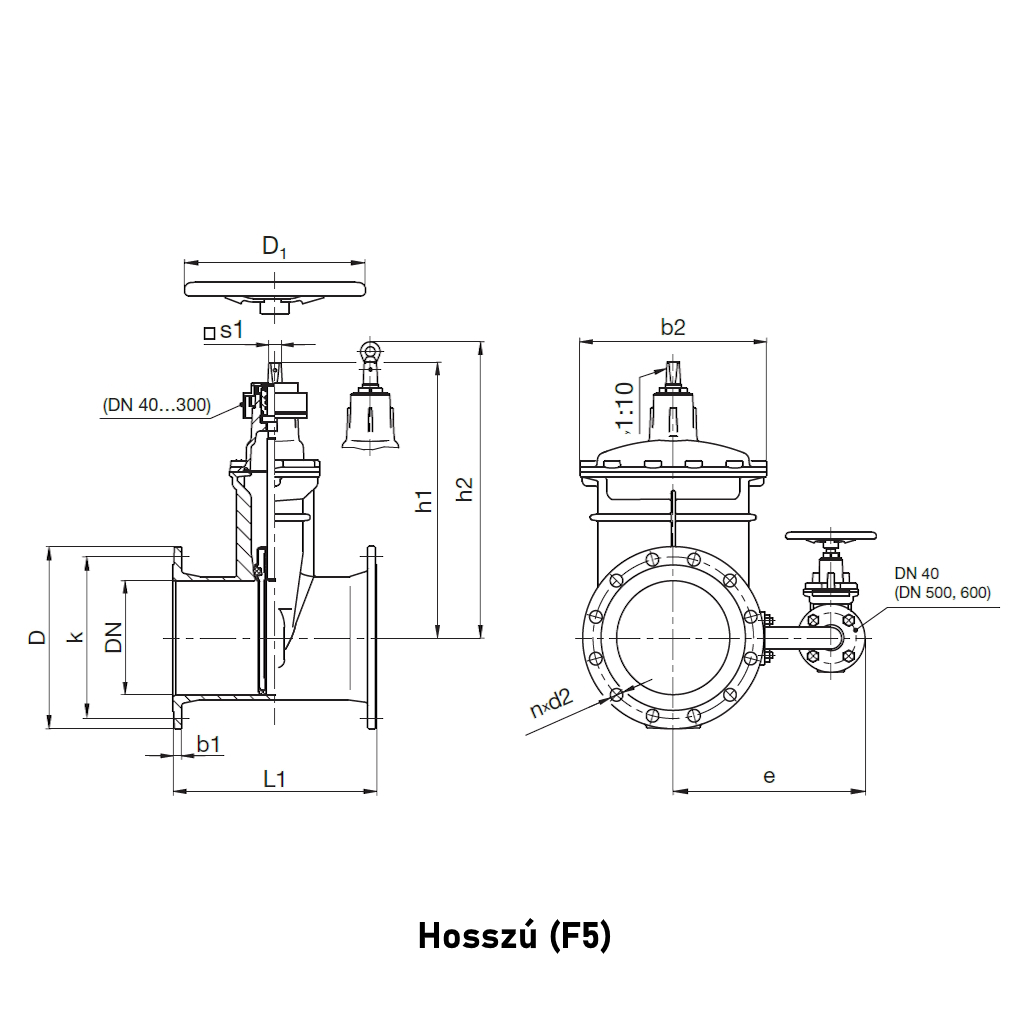

A rajz és mérettáblázat a vizes változatra vonatkozik!
PN 10 | RÖVID (F4) VÁLTOZAT | ||||||||||||||
DN | 200 | 250 | 300 | 350 | 400 | 500 | 600 | ||||||||
D | [mm] | 340 | 400 | 455 | 520 | 580 | 670 | 780 | |||||||
k | [mm] | 295 | 350 | 400 | 460 | 515 | 620 | 725 | |||||||
D1 | [mm] | 400 | 500 | 500 | 550 | 630 | 630 | 720 | |||||||
L1 | [mm] | 230 | 250 | 270 | 290 | 310 | 350 | 390 | |||||||
b1 | [mm] | 20 | 22 | 24,5 | 26,5 | 28,5 | 31,5 | 30 | |||||||
b2 | [mm] | 330 | 413 | 472 | 619 | 619 | 726 | 954 | |||||||
d2 | [mm] | 23 | 23 | 23 | 23 | 28 | 28 | 31 | |||||||
e | [mm] | - | - | - | - | - | 580 | 700 | |||||||
h1 | [mm] | 493 | 606 | 670 | 852 | 936 | 1096 | 1289 | |||||||
h2 | [mm] | 537 | 650 | 714 | 867 | 956 | - | - | |||||||
s1 | [mm] | 24 | 27 | 27 | 27 | 32 | 32 | 36 | |||||||
Furatok száma | [db] | 8 | 12 | 12 | 16 | 16 | 20 | 20 | |||||||
Fordulatok száma | [db] | 34 | 43 | 51 | 59 | 50 | 64 | 75 | |||||||
Súly kb. | [kg] | 53,5 | 86 | 115 | 247 | 310 | 510 | 705 | |||||||
Térfogat kb. | [m³] | 0,052 | 0,084 | 0,115 | 0,199 | 0,235 | 0,37 | 0,816 | |||||||
PN 16 | RÖVID (F4) VÁLTOZAT | ||||||||||||||
DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | |
D | [mm] | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 400 | 455 | 520 | 580 | 715 | 840 |
k | [mm] | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 650 | 770 |
D1 | [mm] | 200 | 200 | 250 | 250 | 300 | 300 | 300 | 400 | 500 | 500 | 550 | 630 | 720 | 720 |
L1 | [mm] | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 | 290 | 310 | 350 | 390 |
b1 | [mm] | 19 | 19 | 19 | 19 | 19 | 19 | 19 | 20 | 22 | 24,5 | 26,5 | 28,5 | 31,5 | 36 |
b2 | [mm] | 121 | 121 | 206 | 206 | 206 | 228 | 252 | 330 | 413 | 472 | 619 | 619 | 726 | 954 |
d2 | [mm] | 19 | 19 | 19 | 19 | 19 | 19 | 23 | 23 | 28 | 28 | 28 | 31 | 34 | 37 |
e | [mm] | - | - | - | - | - | - | - | - | - | - | - | - | 580 | 700 |
h1 | [mm] | 226 | 233 | 273 | 278 | 310 | 347 | 386 | 493 | 606 | 670 | 852 | 936 | 1096 | 1289 |
h2 | [mm] | - | - | - | - | - | - | - | 537 | 650 | 714 | 867 | 956 | ||
s1 | [mm] | 14 | 14 | 17 | 17 | 19 | 19 | 19 | 24 | 27 | 27 | 27 | 32 | 32 | 36 |
Furatok száma | [db] | 4 | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 16 | 16 | 20 | 20 |
Fordulatok száma | [db] | 12 | 14,5 | 20,5 | 21,5 | 21,5 | 26,5 | 32 | 34 | 43 | 51 | 59 | 50 | 64 | 75 |
Súly kb. | [kg] | 8,2 | 9,2 | 13,5 | 15,5 | 17,9 | 25,7 | 32,4 | 52 | 85,5 | 114,1 | 247 | 310 | 530 | 720 |
Térfogat kb. | [m³] | 0,006 | 0,008 | 0,013 | 0,014 | 0,018 | 0,024 | 0,032 | 0,052 | 0,084 | 0,115 | 0,199 | 0,235 | 0,37 | 0,816 |
