FŐ TULAJDONSÁGOK
Mérettartomány
1/2"–1.1/4"
Test és csapvég
Kovácsolt, nikkelezett CW617N sárgaréz az EN 12165 szabvány szerint
Golyó
Kemény krómbevonattal ellátott CW617N sárgaréz az EN 12165 szabvány szerint
Tömítés
Teflon
O-gyűrű
Gázra alkalmas viton
Működtetés
Sárga T-karral
Többi alkatrész
Európai szabvány szerinti sárgaréz
Menet
EN 10226-1 (ISO 7/1)
Megengedett üzemi hőmérséklet
-20 °C – +60 °C
Javasolt beépítés
https://interex-waga.hu/greiner-szereles

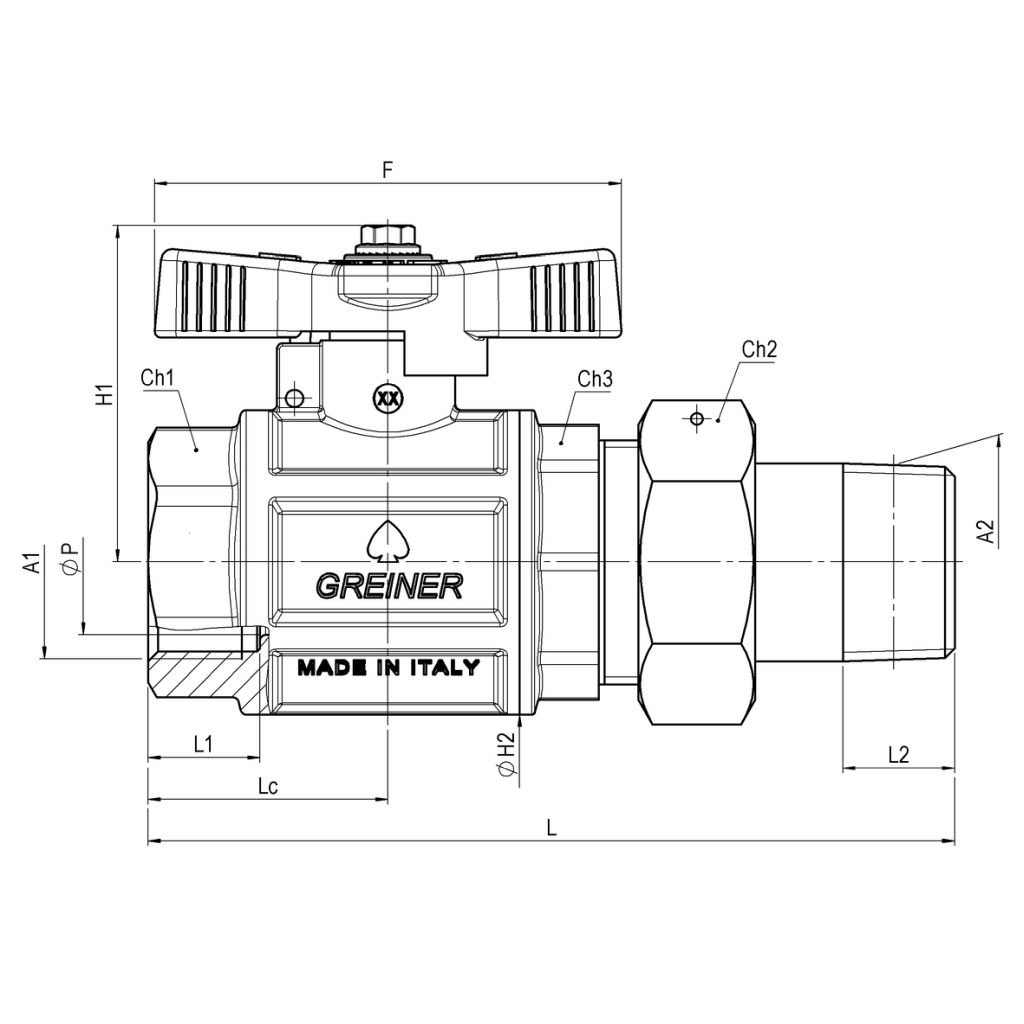

| Névleges átmérő | Cikkszám | Méretek (mm) | PN-MOP | Súly (kg) | ||||||||||||
| F | L | L1 | L2 | A1 | A2 | H1 | ØH2 | ØP | Lc | Ch1 | Ch2 | Ch3 | ||||
| 1/2" | 080654414005001 | 60 | 93 | 15 | 10 | Rp1/2" | G1/2" | 46,5 | 15 | 29,2 | es.27 | es.30 | ott.31 | MOP16 | 0,379 | |
| 3/4" | 080654414007501 | 80 | 109 | 16,3 | 12 | Rp3/4" | G3/4" | 53,2 | 42,5 | 20 | 34,3 | es.33 | ott.35 | es.38.5 | MOP16 | 0,679 |
| 1" | 080654414010001 | 80 | 138 | 19,1 | 19,1 | Rp1" | R1" | 56,5 | 52 | 25 | 41 | es.41 | es.48 | ott.44 | MOP16 | 1,163 |
| 1.1/4" | 080654414012500 | 110 | 162 | 21,4 | 21,4 | Rp1.1/4" | R1.1/4" | 70 | 63 | 32 | 46,5 | ott.50 | es.53 | ott.50 | MOP16 | 1,612 |
