FŐ TULAJDONSÁGOK
Felhasználási terület
Mérettartomány
d20–d63
Test és csapvég
Kovácsolt, nikkelezett CW617N sárgaréz az EN 12165 szabvány szerint
Golyó
Kovácsolt, kemény krómbevonattal ellátott CW617N sárgaréz az EN 12165 szabvány szerint
Tömítések és tömszelence
Teflon
Húzásbiztosító gyűrű
Acetálgyanta (POM)
O-gyűrű
NBR
Hatlapfejű csavar
Rozsdamentes acél
Négyszögprofil
Sárgaréz
Többi alkatrész
Európai szabvány szerinti sárgaréz
Megengedett üzemi hőmérséklet
0 °C – +40 °C (KPE cső miatt)
Javasolt beépítés
https://interex-waga.hu/greiner-szereles

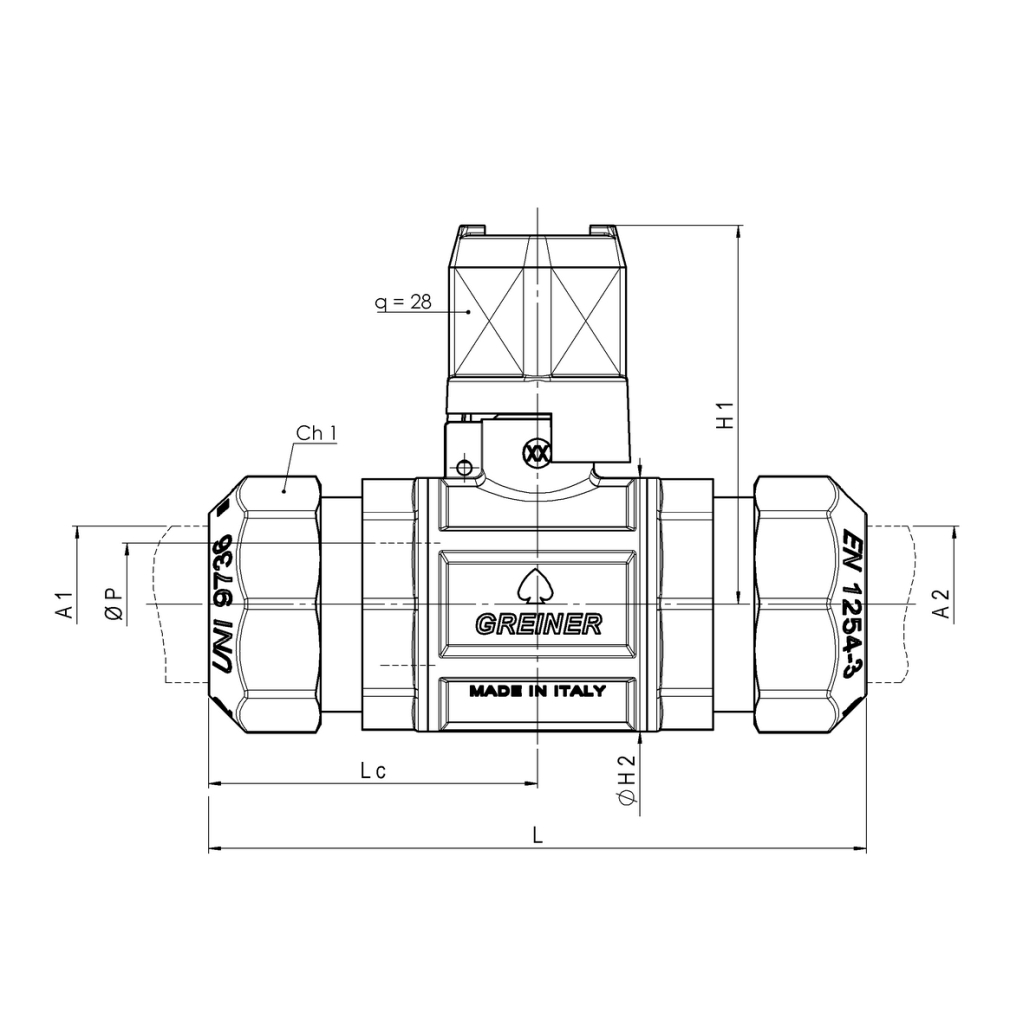

| Névleges átmérő | Cikkszám | Méretek (mm) | PN-MOP | Súly (kg) | |||||||
| L | A1 | A2 | H1 | ØH2 | ØP | Lc | Ch1 | ||||
| 20 | 080654546005000 | 93,3 | Ø20 | Ø20 | 89,7 | 33 | 15 | 43,4 | ott.32 | PN16 | 0,490 |
| 25 | 080654546007500 | 113,5 | Ø25 | Ø25 | 73,4 | 42,5 | 20 | 54,8 | ott.39 | PN16 | 0,750 |
| 32 | 080654546010000 | 135 | Ø32 | Ø32 | 77,7 | 52 | 25 | 67,5 | ott.49 | PN16 | 1,250 |
| 40 | 080654546012500 | 156 | Ø40 | Ø40 | 88,7 | 63 | 32 | 78 | ott.58 | PN16 | 1,780 |
| 50 | 080654546015000 | 188 | Ø50 | Ø50 | 95,7 | 77 | 40 | 74 | ott.71 | PN16 | 2,790 |
| 63 | 080654546020000 | 230 | Ø63 | Ø63 | 107,5 | 93 | 50 | 115 | ott.88.5 | PN16 | 4,960 |
