FŐ TULAJDONSÁGOK
Felhasználási terület
PE és PVC csövekre
Mérettartomány
1/2"–4"
Test és anya
Kovácsolt CW617N sárgaréz az EN 12165 szabvány szerint
Húzásbiztosító gyűrű
Gyűrű
CW614N sárgaréz az EN 12168 szabvány szerint, rúdanyagból kimunkálva
O-gyűrű
NBR
Feszítőcsavarok
Horganyzott acél vagy rozsdamentes acél
Menet
EN ISO 228/1
Megengedett üzemi hőmérséklet
0 °C – +40 °C (KPE cső miatt)
Javasolt beépítés
https://interex-waga.hu/greiner-szereles

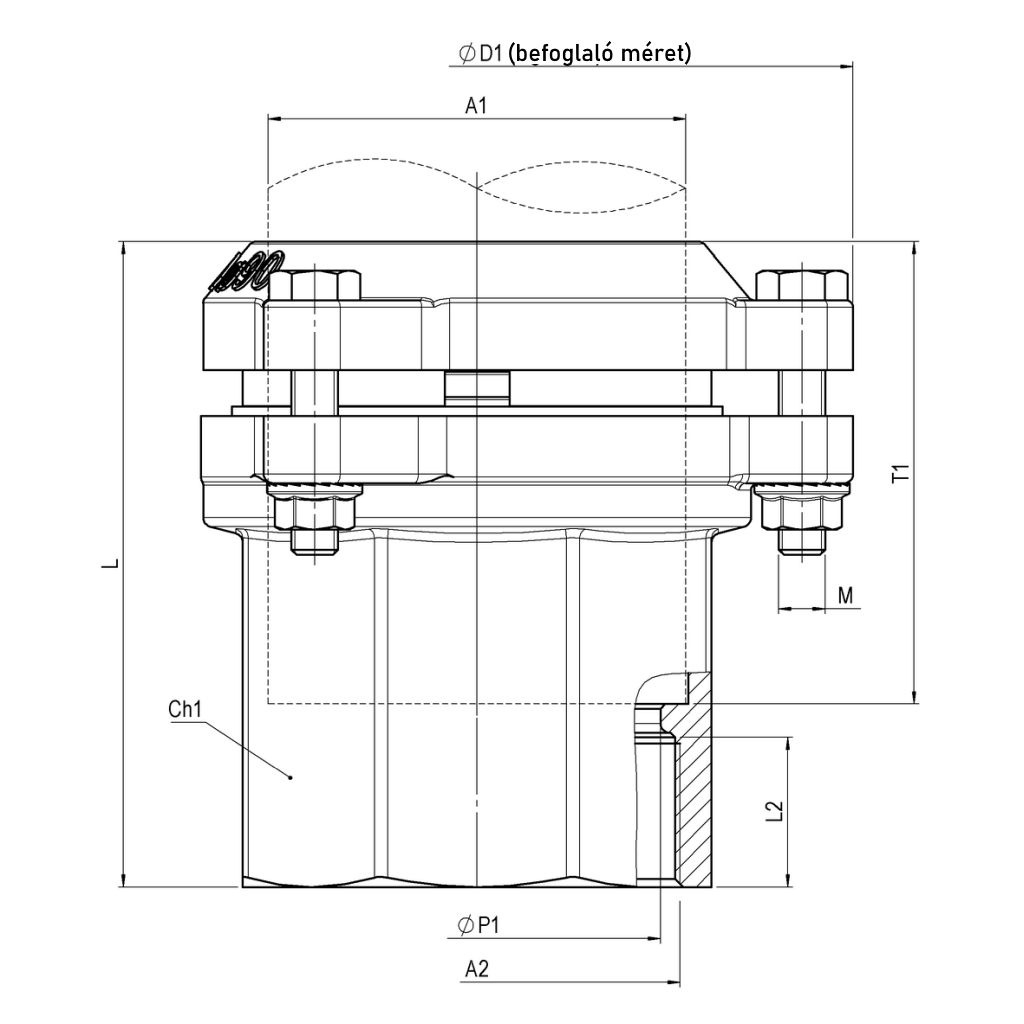

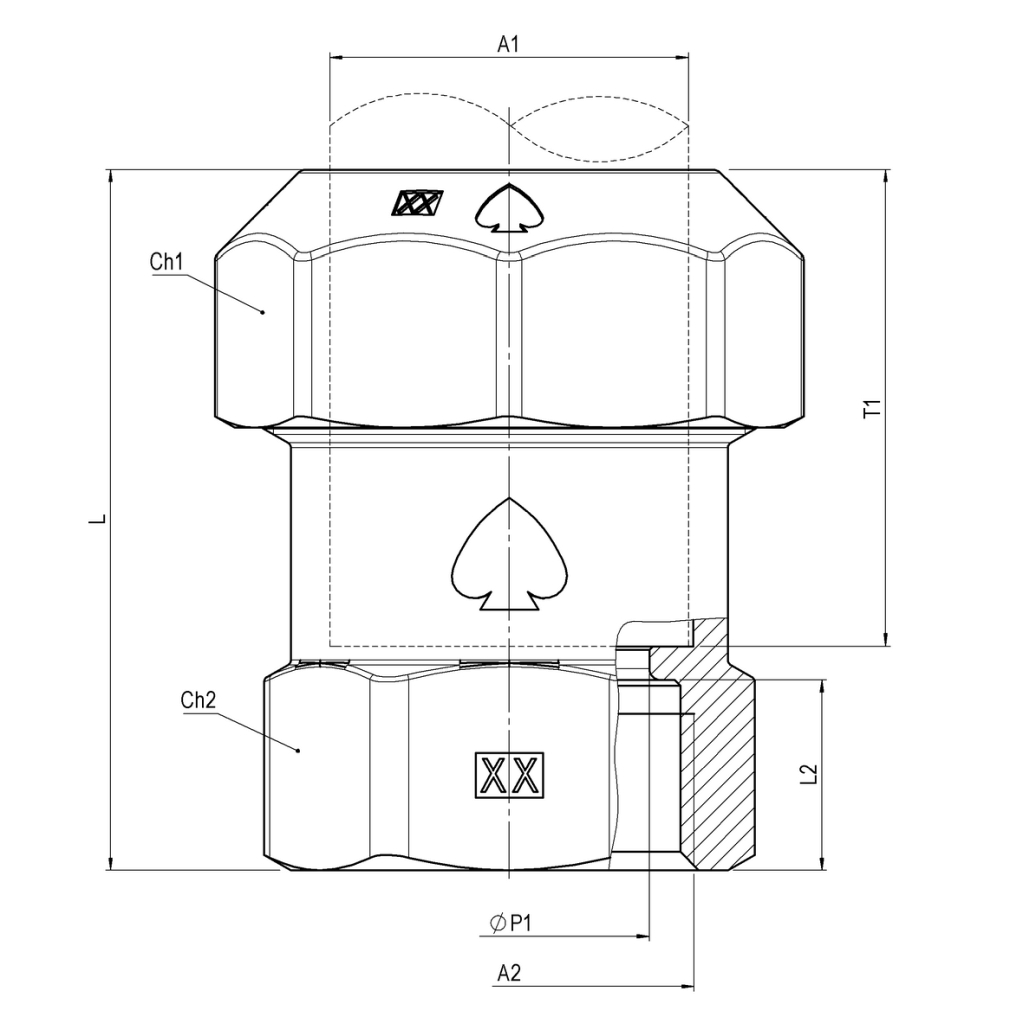

| Névleges átmérő | Cikkszám | Méretek (mm) | PN-MOP | Súly (kg) | ||||||||
| L | L2 | A1 | A2 | ØP1 | Ch1 | Ch2 | T1 | ØD1 | ||||
| 1/2" | 080449300005000 | 45 | 13 | Ø20 | G1/2" | 15 | ott.32 | es.25 | 29 | PN16 | 0,096 | |
| 3/4" | 080449300007500 | 53 | 14,5 | Ø25 | G3/4" | 20 | ott.39 | es.31 | 36,5 | PN16 | 0,156 | |
| 1" | 080449300010000 | 62,5 | 17 | Ø32 | G1" | 25 | ott.49 | es.39 | 42,5 | PN16 | 0,284 | |
| 1.1/4" | 080449300012500 | 75 | 19 | Ø40 | G1.1/4" | 32 | ott.58 | es.48 | 52,5 | PN16 | 0,452 | |
| 1.1/2" | 080449300015000 | 85 | 21,4 | Ø50 | G1.1/2" | 40 | ott.71 | es.56 | 62,3 | PN16 | 0,704 | |
| 2" | 080449300020000 | 102 | 25,7 | Ø63 | G2" | 50 | ott.88.5 | es.66 | 77 | PN16 | 1,159 | |
| 2.1/2" | 080449300025000 | 122,5 | 30,2 | Ø75 | G2.1/2" | 63 | ott.85 | 88,5 | 144 | PN16 | 2,300 | |
| 3" | 080449300030000 | 139 | 33,3 | Ø90 | G3" | 79 | ott.101 | 99,5 | 162 | PN16 | 3,412 | |
| 4" | 080449300040000 | 157,7 | 39 | Ø110 | G4" | 100 | ch.124 | 113,7 | 178 | PN16 | 5,200 | |
