FŐ TULAJDONSÁGOK
Felhasználási terület
PE és PVC csövekre
Mérettartomány
d20–d90
Test és anya
Kovácsolt CW617N sárgaréz az EN 12165 szabvány szerint
Húzásbiztosító gyűrű
Gyűrű
CW614N sárgaréz az EN 12168 szabvány szerint, rúdanyagból kimunkálva
O-gyűrű
NBR
Megengedett üzemi hőmérséklet
0 °C – +40 °C (KPE cső miatt)
Javasolt beépítés
https://interex-waga.hu/greiner-szereles

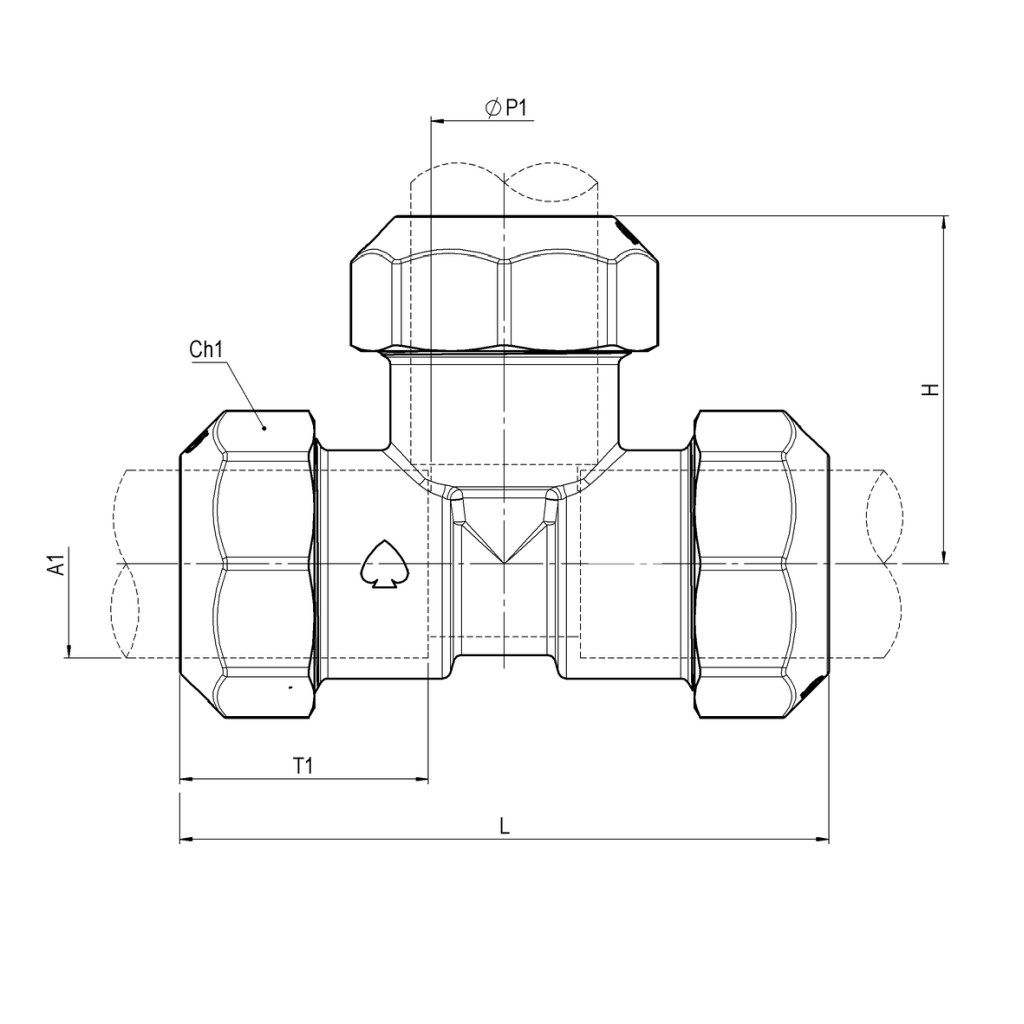

| Névleges átmérő | Cikkszám | Méretek (mm) | PN-MOP | Súly (kg) | |||||
| L | H | A1 | ØP1 | Ch1 | T1 | ||||
| 20 | 080449545005000 | 74,4 | 40,2 | Ø20 | 15 | ott.32 | 29,2 | PN16 | 0,220 |
| 25 | 080449545007500 | 93,8 | 49,9 | Ø25 | 20 | ott.39 | 36,4 | PN16 | 0,386 |
| 32 | 080449545010000 | 111 | 59,5 | Ø32 | 25 | ott.49 | 42,5 | PN16 | 0,675 |
| 40 | 080449545012500 | 138 | 74 | Ø40 | 32 | ott.58 | 52,5 | PN16 | 1,049 |
| 50 | 080449545015000 | 165,8 | 89,4 | Ø50 | 40 | ott.71 | 62,4 | PN16 | 1,786 |
| 63 | 080449545020000 | 205 | 110,5 | Ø63 | 50 | ott.88.5 | 77 | PN16 | 3,118 |
| 75 | 080449545025000 | 232,4 | 123,7 | Ø75 | 63 | ott.109 | 83,2 | PN16 | 5,600 |
| 90 | 080449545030000 | 261 | 139,5 | Ø90 | 75 | ott.129 | 91,5 | PN16 | 8,500 |
