FŐ TULAJDONSÁGOK
Felhasználási terület
Mérettartomány
d63–225
Jellemzők
Test
Gömbgrafitos öntvény EN-JS 1030 (GGG-40)
Elzáró lemez
Orsó
Csavarok
Rozsdamentes acél A2 EN ISO 3506
Tömítés
Megengedett üzemi nyomás
16 bar
Maximális üzemi közeghőmérséklet
60 °C
Maximális furatátmérő
33 mm
Korrózióvédelem
Kívül-belül 250 µm epoxibevonat a GSK szerint
Tartozékok
A könyököt külön kell tartozékként rendelni, PE vagy rozsdamentes acél kivitelben
| d | Súly (kg) | ||||
| 63 | 4,9 | ||||
| 75 | 5,0 | ||||
| 90 | 5,5 | ||||
| 110 | 5,6 | ||||
| 125 | 5,8 | ||||
| 140 | 6,1 | ||||
| 160 | 6,8 | ||||
| 180 | 7,1 | ||||
| 200 | 7,4 | ||||
| 225 | 8,0 | ||||

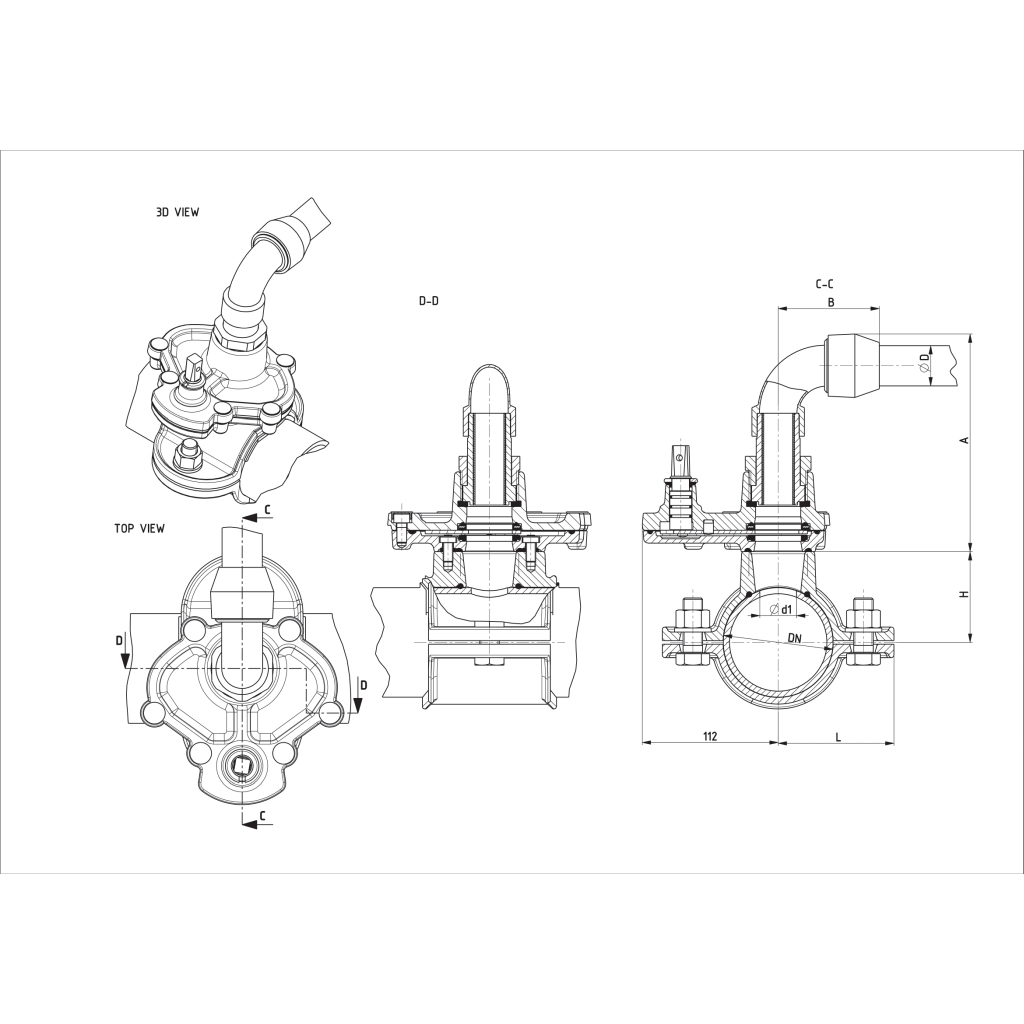

| PE csatlakozókönyök méretei (mm) | |||||
| øD | 25 | 32 | 40 | 50 | 63 |
| A | 111 | 114 | 113 | ||
| B | 82 | 94 | 116 | ||
| Min. furatátmérő a gerinccsövön | 20 | 25 | 30 | 30 | 30 |
| Max. furatátmérő a gerinccsövön | 33 | 33 | 33 | 33 | 33 |
