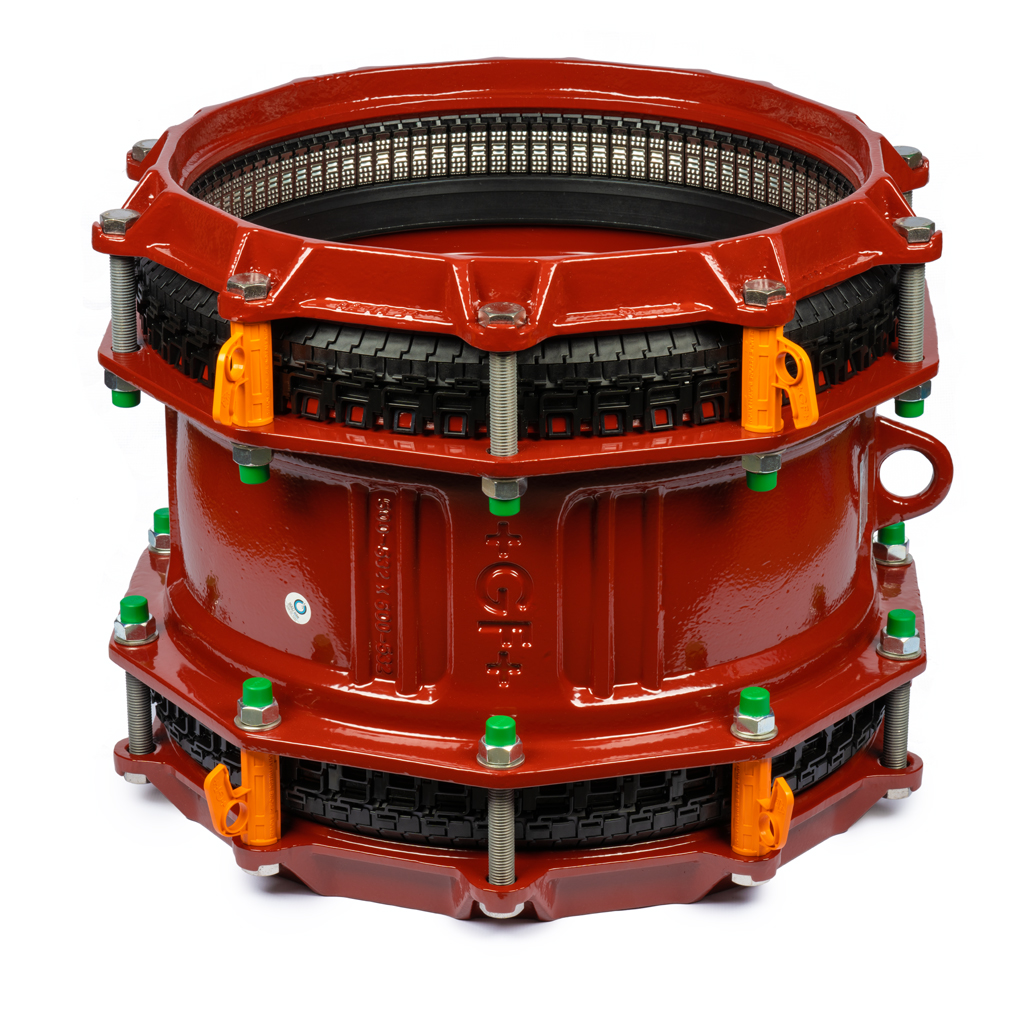

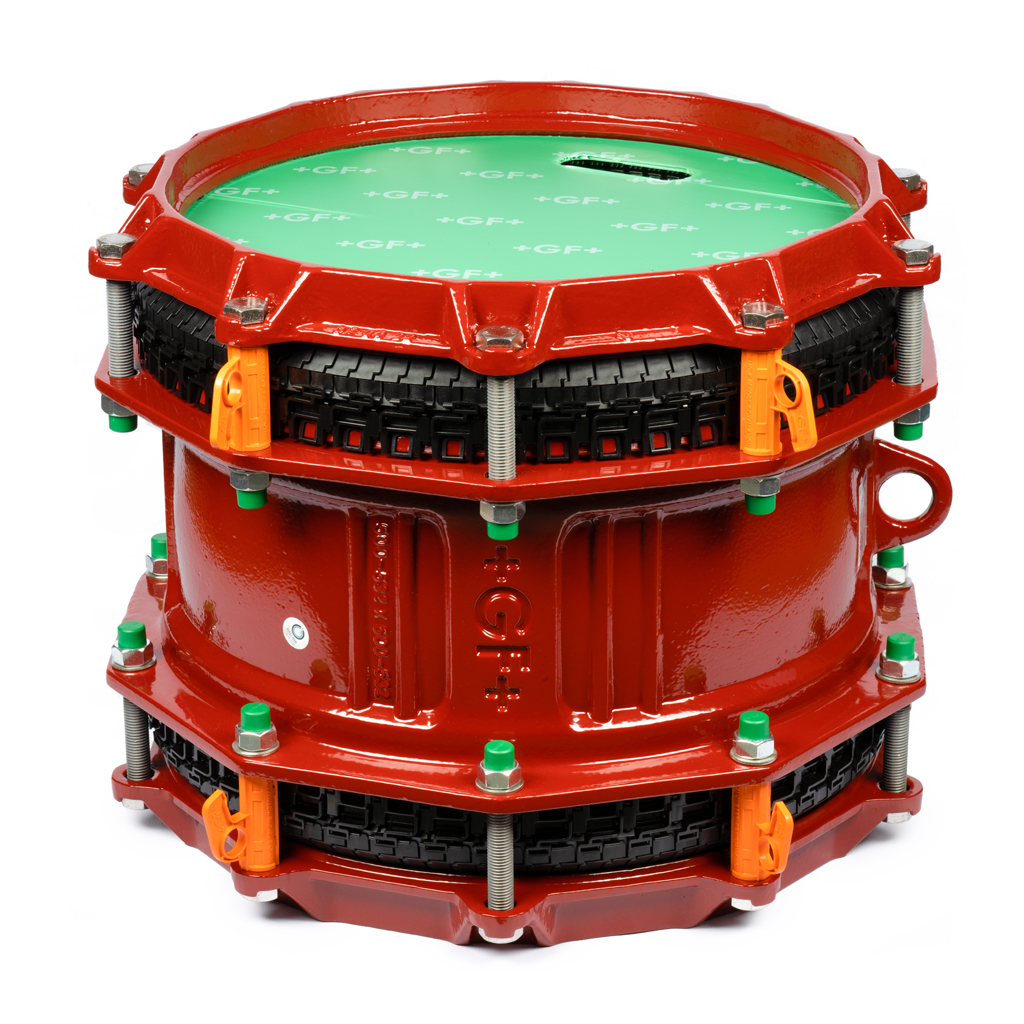

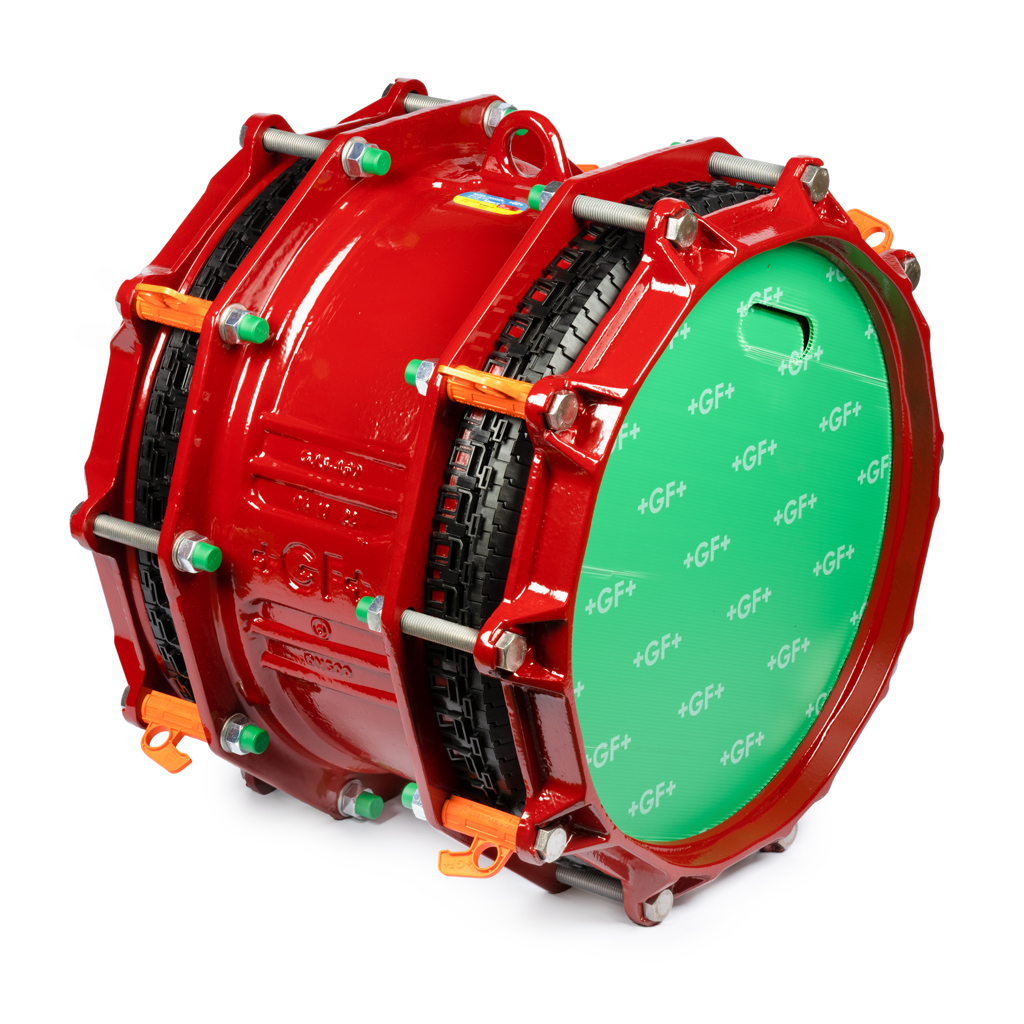

TOK-TOK ÖSSZEKÖTŐ IDOM

MULTI/JOINT® 3007 PLUS

HÚZÁSBIZTOS

Termék adatlap letöltése
Használati útmutatók
Szerelési videók
PDF katalógus letöltése

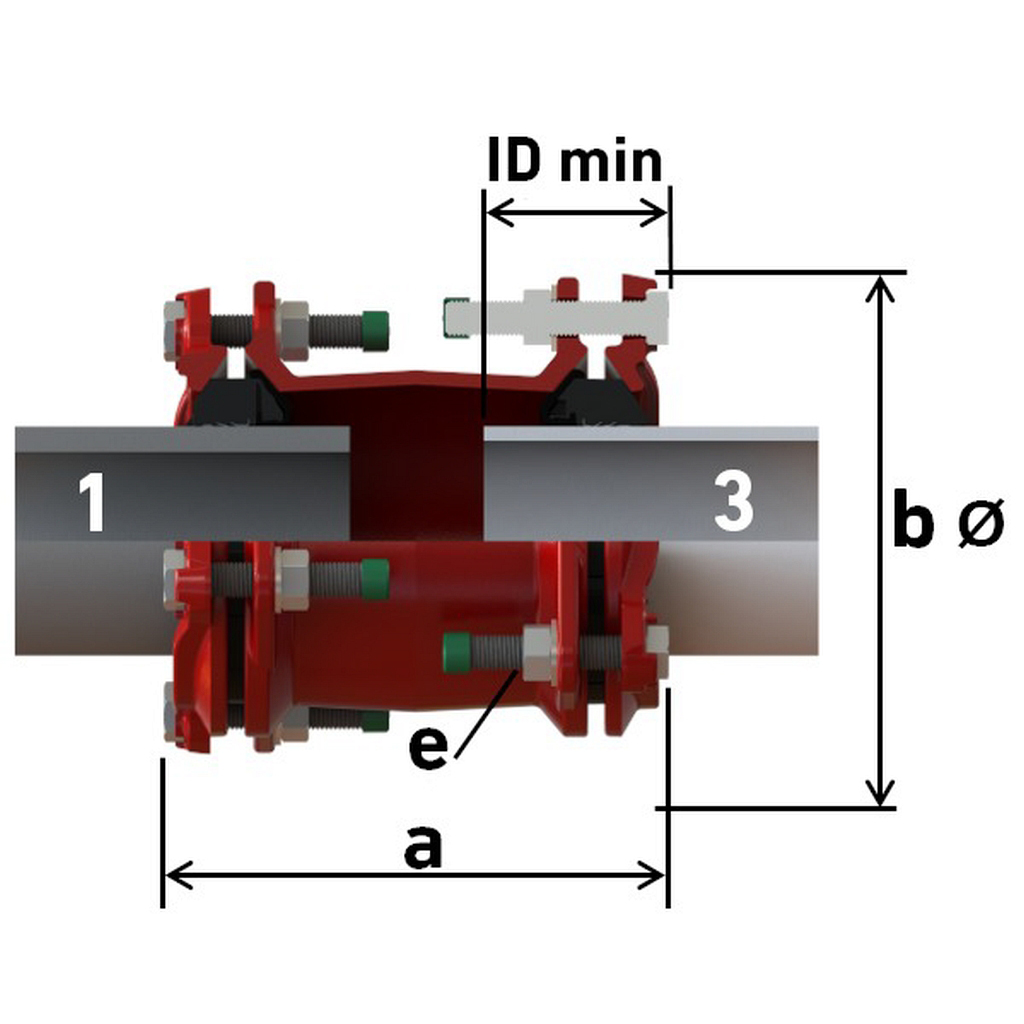

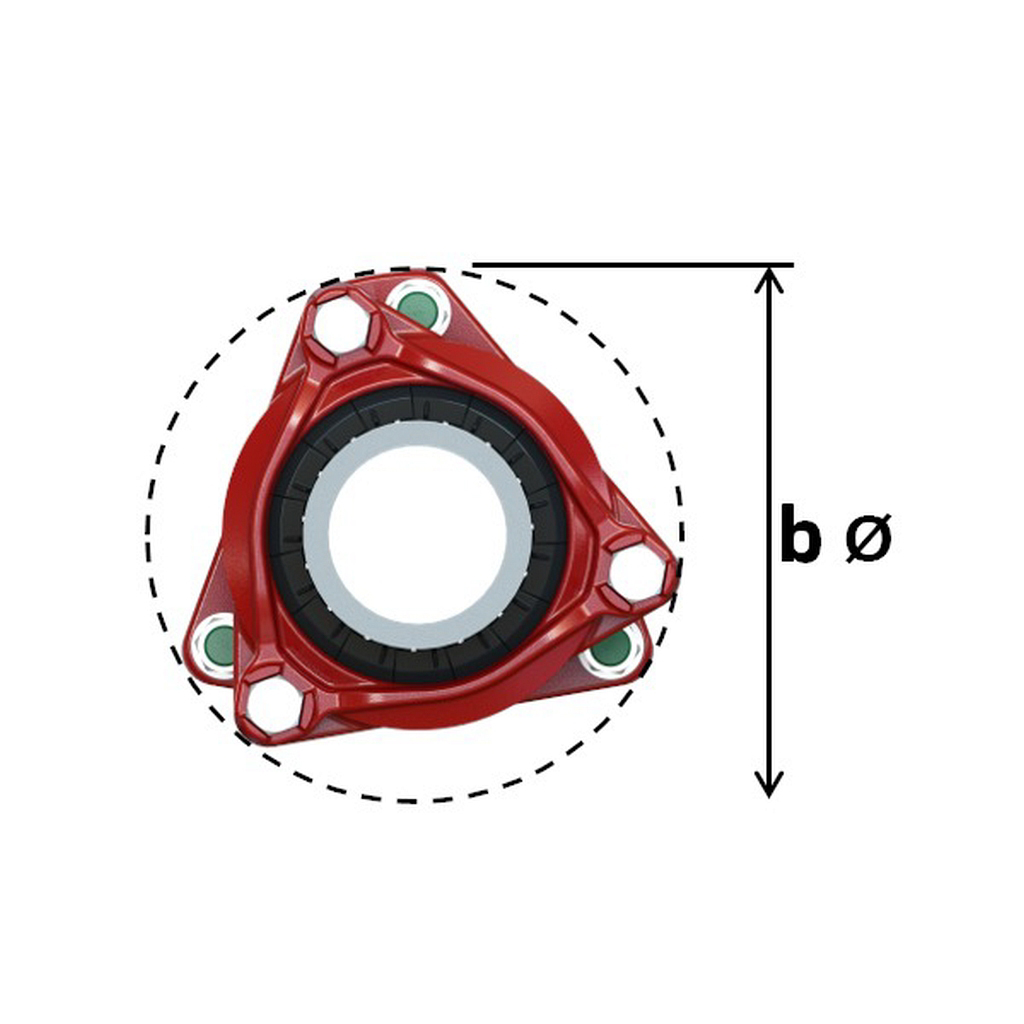

DN Átfogás (mm) Cikkszám Méretek (mm) Súly (kg) Megengedett üzemi nyomás (bar)
1. tok (1) 2. tok (3) a b ID min.** e víz gáz
50 46 ‐ 71 46 ‐ 71 7093007+050 206 ‐ 250 170 84 3xM12 4,90 16 8
65 63 ‐ 90 63 ‐ 90 7093007+065 215 ‐ 261 191 84 3xM12 5,80 16 8
80 84 ‐ 105 84 ‐ 105 7093007+080 218 ‐ 262 210 84 3xM12 7,50 16 8
100 104 ‐ 132 104 ‐ 132 7093007+100 228 ‐ 280 241 90 3xM16 9,20 16 8
125 132 ‐ 155 132 ‐ 155 7093007+125 240 ‐ 286 270 90 4xM16 12,10 16 8
150 154 ‐ 192 154 ‐ 192 7093007+150 278 ‐ 352 312 110 4xM16 17,40 16 8
200 192 ‐ 232 192 ‐ 232 7093007+200 303 ‐ 377 371 110 6xM16 29,80 16 8
225 230 ‐ 268 230 ‐ 268 7093007+225 350 ‐ 426 415 125 6xM20 40,00 16 8
250 267 ‐ 310 267 ‐ 310 7093007+250 377 ‐ 462 445 130 6xM20 44,20 16 8
300 315 ‐ 356 315 ‐ 356 7093007+300 384 ‐ 460 495 130 8xM20 57,40 16 8
350 352 ‐ 393 352 ‐ 393 7093007+350 380 ‐ 470 534 130 8xM20 74,00 16* 8*
400 392 ‐ 433 392 ‐ 433 7093007+400 380 ‐ 470 574 135 10xM20 72,40 16* 8*
425 432 ‐ 464 432 ‐ 464 7093007+425 460 ‐ 535 623 160 10xM20 96,80 10 5
450 450 ‐ 482 450 ‐ 482 7093007+450 460 ‐ 535 641 160 10xM20 100,20 10 5
475 481 ‐ 513 481 ‐ 513 7093007+475 460 ‐ 535 672 160 10xM20 105,40 10 5
500 500 ‐ 532 500 ‐ 532 7093007+500 460 ‐ 535 691 160 10xM20 99,90 10 5
550 548 ‐ 580 548 ‐ 580 7093007+550 460 ‐ 535 739 160 12xM20 121,80 10 5
600 605 ‐ 637 605 ‐ 637 7093007+600 480 ‐ 555 796 170 14xM20 146,00 10 5
625 630 ‐ 662 630 ‐ 662 7093007+625 657 ‐ 717 860 210 14xM20 221,00 10 -
675 665 ‐ 697 655 ‐ 697 7093007+675 660 ‐ 720 895 210 14xM20 231,00 10 -
700 709 ‐ 741 709 ‐ 741 7093007+700 667 ‐ 727 940 210 16xM20 246,00 10 -
750 745 ‐ 777 745 ‐ 777 7093007+750 667 ‐ 727 970 210 16xM20 257,00 10 -
800 799 ‐ 831 799 ‐ 831 7093007+800 667 ‐ 727 1030 210 20xM20 276,00 10 -
825 837 ‐ 869 837 ‐ 869 7093007+825 667 ‐ 727 1070 210 20xM20 287,00 10 -
900 899 ‐ 931 899 ‐ 931 730 - 790 1130 210 22xM20 311,10 10 -
925 939 ‐ 971 939 ‐ 971 730 - 790 1175 210 22xM20 320,40 10 -
1000 994 ‐ 1026 994 ‐ 1026 7093007+ 1000 730 - 790 1230 210 24xM20 341,10 10 -
1025 1042 ‐ 1074 1042 ‐ 1074 730 - 790 1280 210 28xM20 350,60 10 -
** Minimális betolási mélység * DN350 és DN400 műanyag cső esetén: 10 bar vízre / 5 bar gázra
