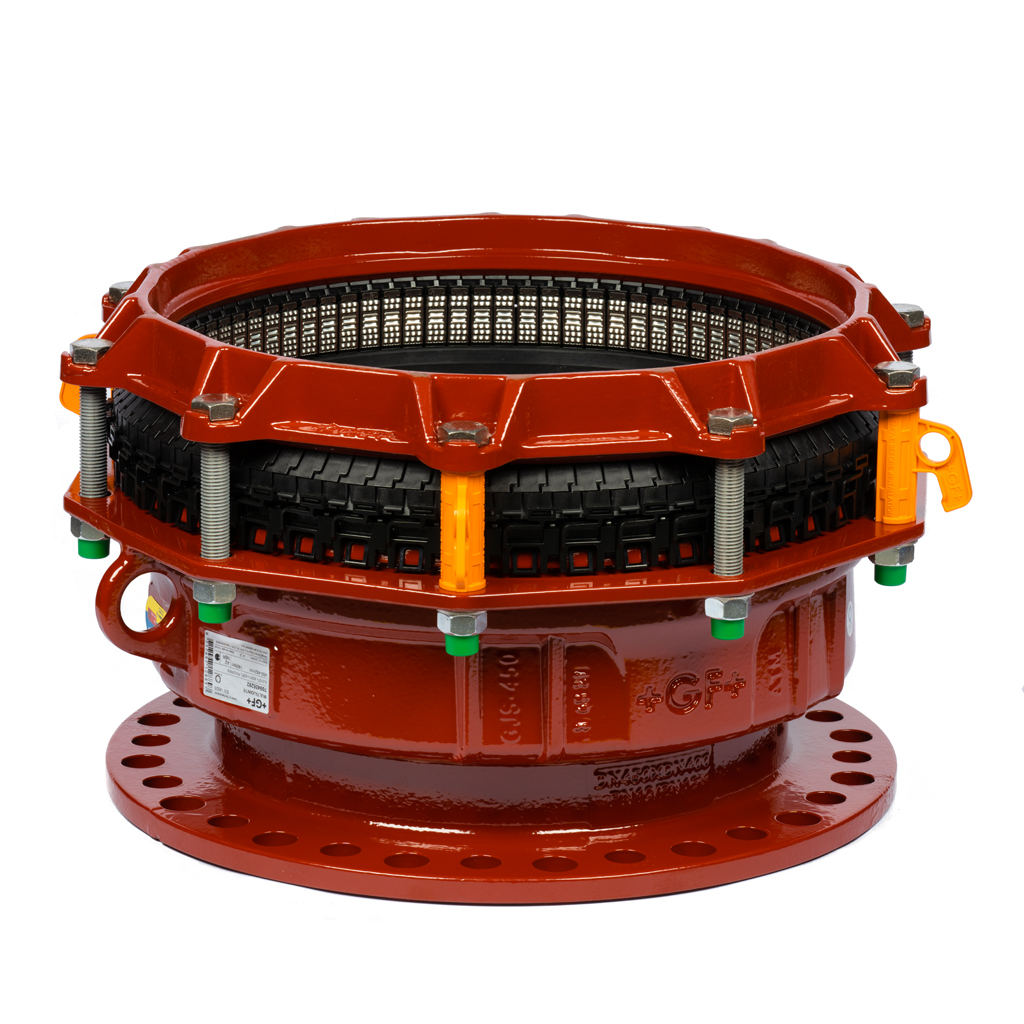

TOK-PEREM SZŰKÍTETT ÖSSZEKÖTŐ IDOM

MULTI/JOINT® 3157 PLUS

HÚZÁSBIZTOS

Termék adatlap letöltése

Használati útmutatók

Szerelési videók

PDF katalógus letöltése

FŐ TULAJDONSÁGOK

Felhasználási terület

Vízre és gázra, mindenfajta csőre alkalmas
DN 625–1025 mérettartományban csak vízre alkalmazható!

Mérettartomány
DN 50–1025

Test anyaga
Gömbgrafitos öntöttvas GGG45 test és leszorítógyűrűk, EN-GJS-450-10 szerint

Bevonat
RESICOAT® epoxipor-bevonat, 250 µm vastagságban, GSK szabványok és EN 14901 szerint

Csavarok

DN 50/40–550/500: rozsdamentes acél A2, berágódás elleni bevonattal
DN 625/600–1025/1000: rozsdamentes acél A4, berágódás elleni bevonattal

Anyák

DN 50/40–550/500: rozsdamentes acél A2
DN 625/600–1025/1000: rozsdamentes acél A4

Tömítés
NBR gumi EN 682

Húzásbiztosítás

Uni/Fikser® (A4 acéllemez)
Húzásbiztosító elemsor: kivehető (újra felhasználható) kivitel, mely univerzális, azaz lágy és kemény csőanyagra egyaránt alkalmas az elemsor részeinek cseréje nélkül

Megengedett közeghőmérséklet
-5 °C – +50 °C

Megengedett szögeltérés a beépítésnél
Tokonként 8° az átfogási tartomány közepén

Karimás csatlakozás
MSZ EN 1092-2 szerint

Újrafelhasználhatóság
Eredeti funkció megtartása mellett, a többszöri fellazítás-meghúzás esetén is biztosított a húzásbiztos kapcsolat, illetve a tömítési funkció

Higiénia

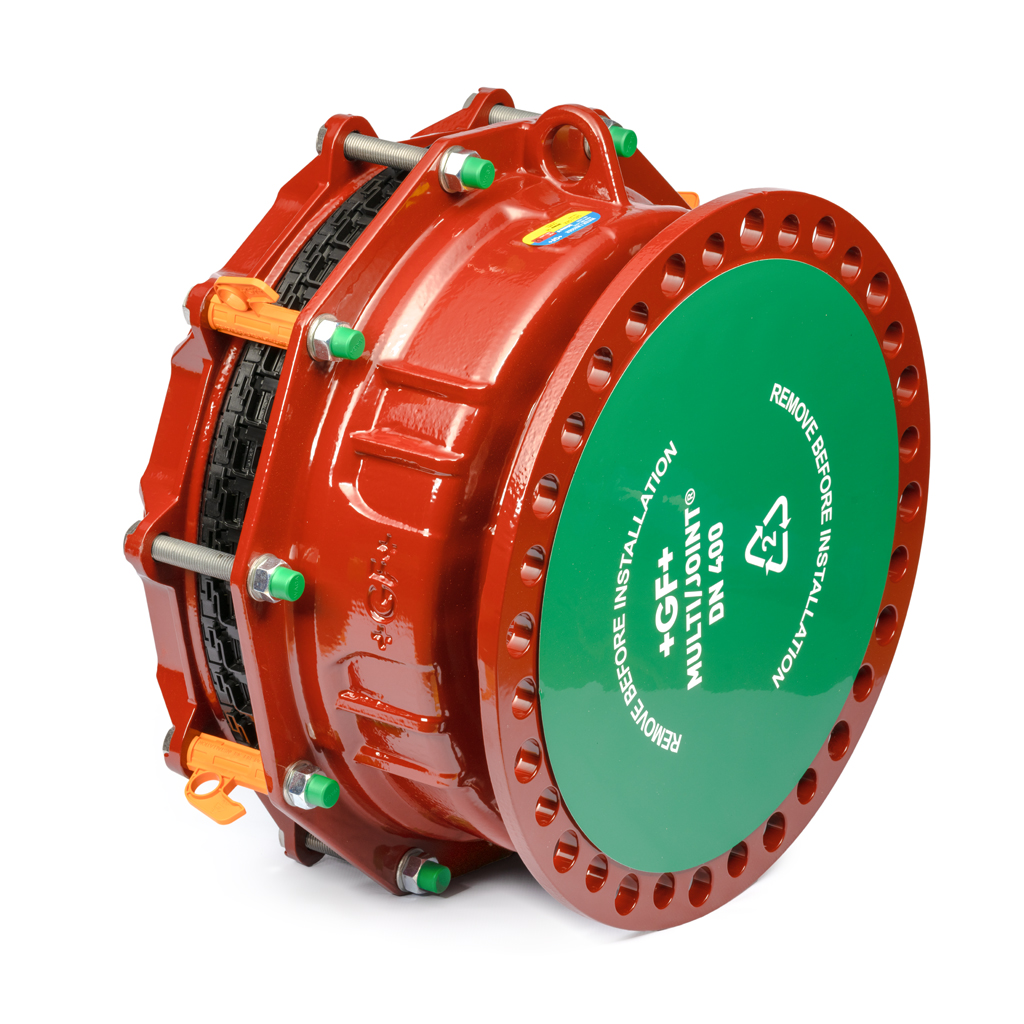

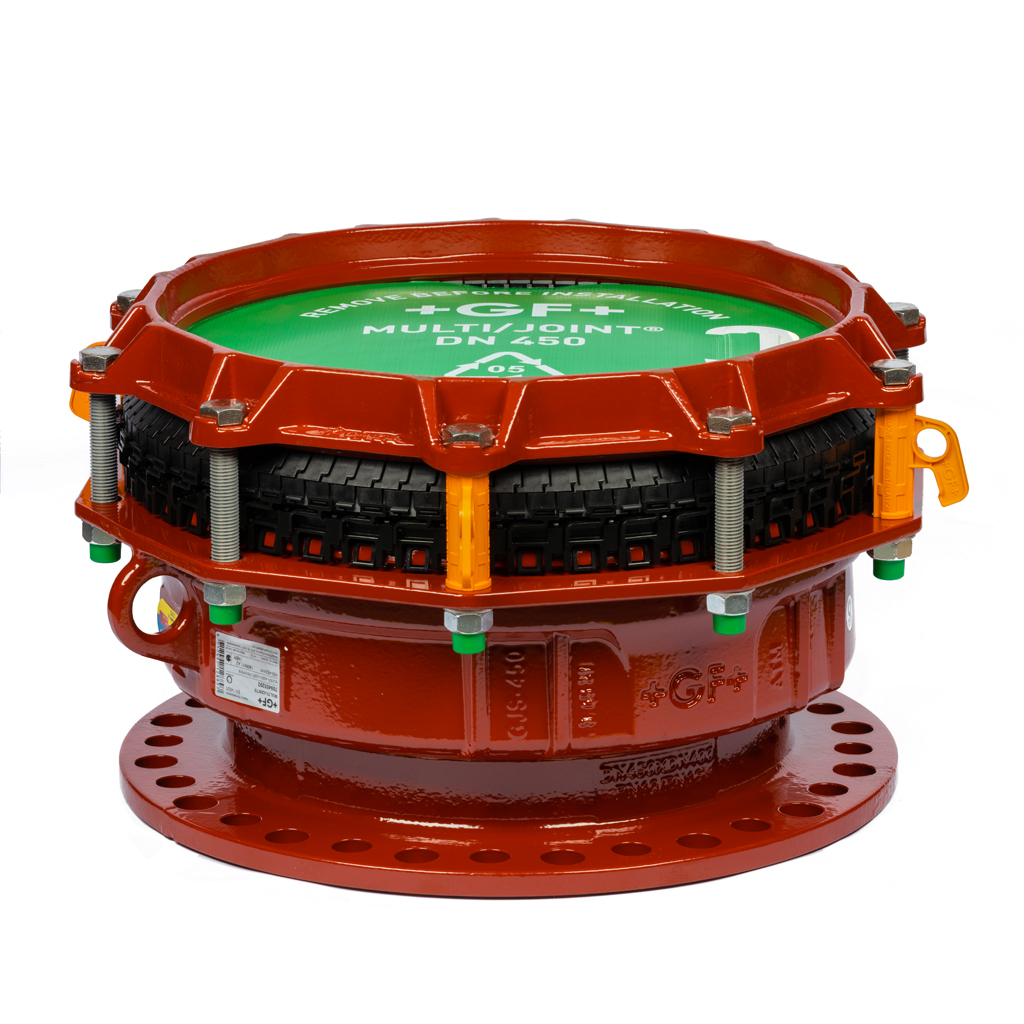

Higiéniai védősapkával szállítva

Szabványi megfelelés
Nagy átfogású csőkötő idomokra vonatkozó MSZ EN 14525:2005 szabványnak megfelel

Javasolt beépítés
https://interex-waga.hu/multijoint-szereles

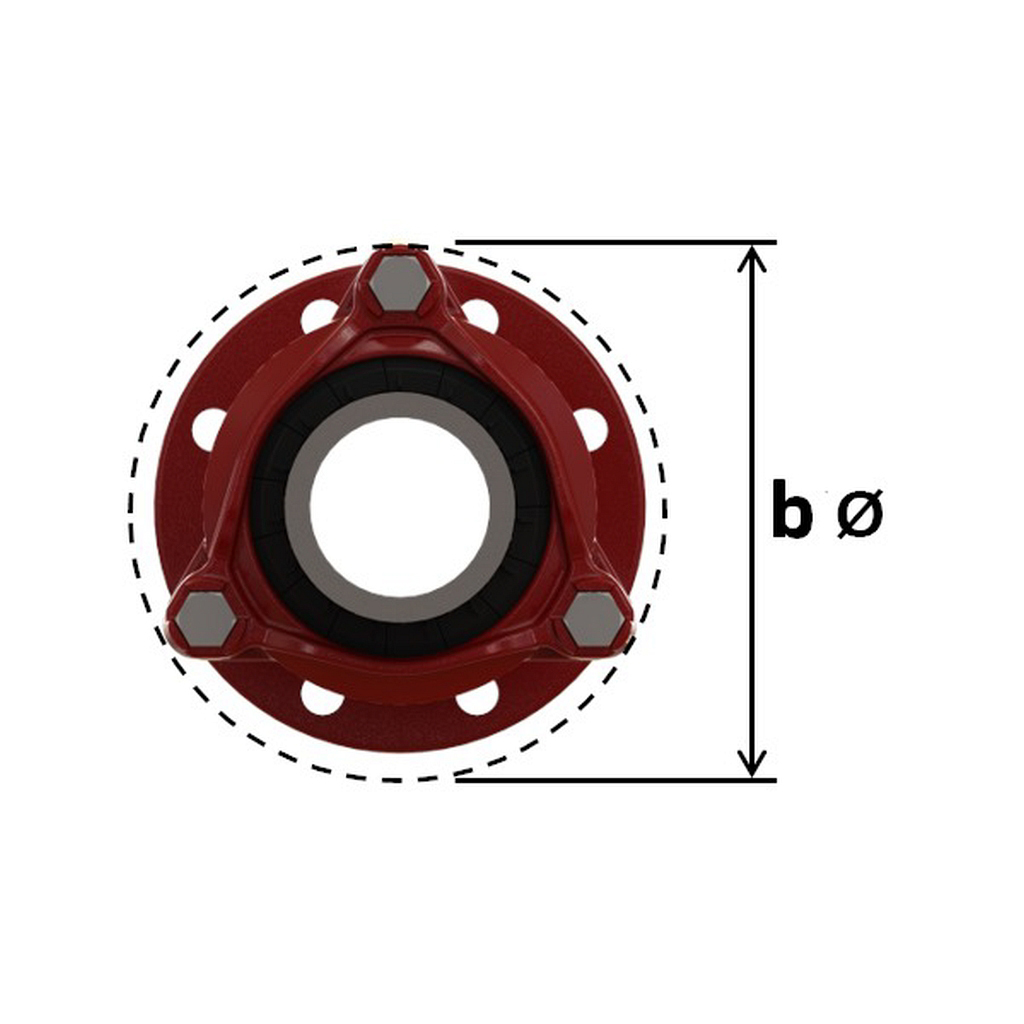

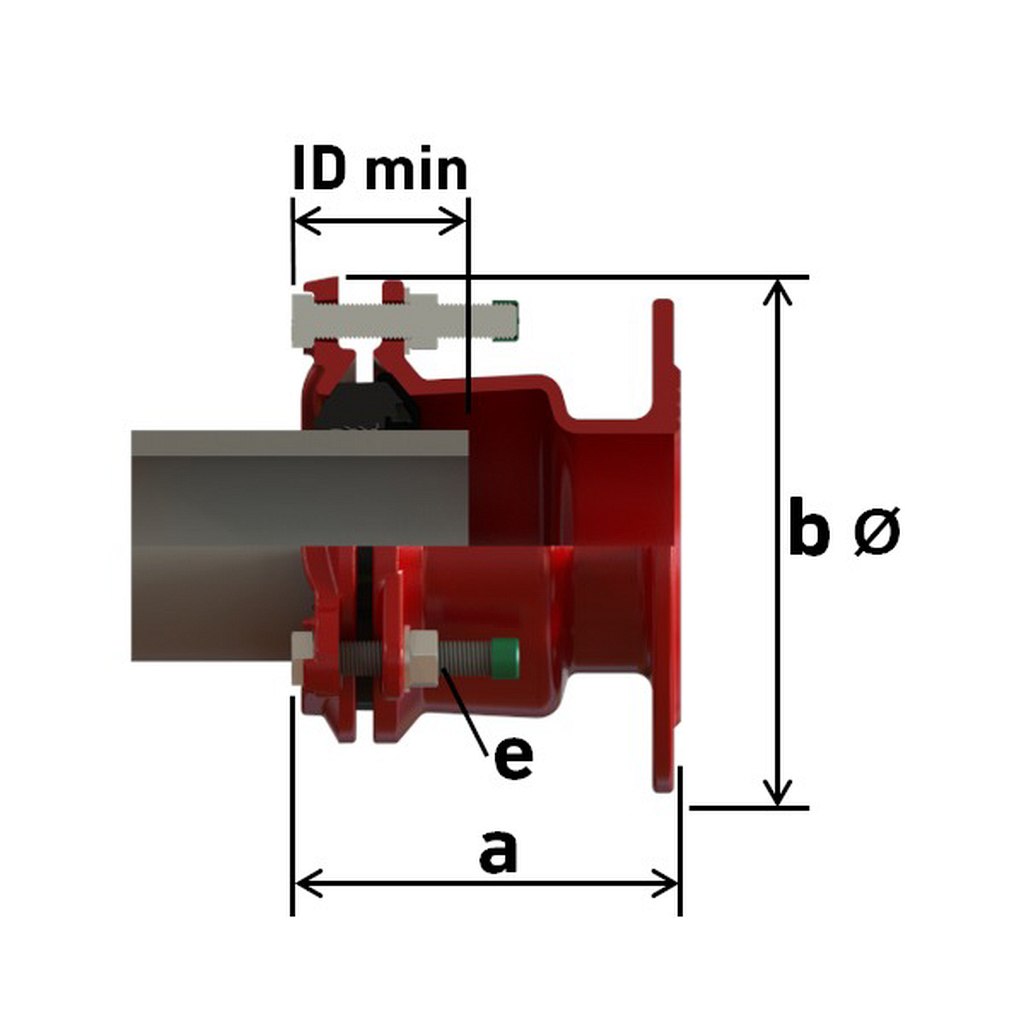

DN	Tok	Perem		Cikkszám	Méretek (mm)				Súly (kg)	Megengedett üzemi nyomás (bar)
DN	átfogás (mm)	DN	Furatkiosztás	Cikkszám	a	b	ID min.**	e	Súly (kg)	víz	gáz
50 ‐ 40	46 ‐ 71	40	PN16	7093157+050040	176 ‐ 198	170	84	3xM12	4,40	16	8
65 ‐ 80	63 ‐ 90	80	PN16	7093157+065080	170 ‐ 193	200	84	3xM12	6,70	16	8
100 ‐ 80	104 ‐ 132	80	PN16	7093157+100080	182 ‐ 208	241	90	3xM16	7,90	16	8
125 ‐ 100	132 ‐ 155	100	PN16	7093157+125100	187 ‐ 210	270	90	4xM16	9,80	16	8
125 ‐ 150	132 ‐ 155	150	PN16	7093157+125150	187 ‐ 210	285	90	4xM16	11,40	16	8
150 ‐ 100	154 ‐ 192	100	PN16	7093157+150100	236 ‐ 273	312	110	4xM16	13,70	16	8
200 ‐ 150	192 ‐ 232	150	PN16	7093157+200150	246 ‐ 283	371	110	6xM16	21,00	16	8
225 ‐ 200	230 ‐ 268	200	PN10/PN16	7093157+225200FL10/16	250 ‐ 288	415	125	6xM20	29,00	16	8
225 ‐ 250	230 ‐ 268	250	PN10/PN16	7093157+225250FL10/16	216 ‐ 254	415	125	6xM20	28,80	16	8
300 ‐ 250	315 ‐ 356	250	PN10/PN16	7093157+300250FL10/16	330 ‐ 368	495	130	8xM20	46,60	16	8
350 ‐ 300	352 ‐ 393	300	PN10/PN16	7093157+350300FL10/16	302 ‐ 347	580	130	8xM20	51,20	16*	8*
425 ‐ 400	432 ‐ 464	400	PN10/PN16	7093157+425400FL10/16	330 ‐ 367	623	160	10xM20	73,80	10	5
450 ‐ 400	450 ‐ 482	400	PN10/PN16	7093157+450400FL10/16	330 ‐ 367	641	160	10xM20	77,60	10	5
475 ‐ 400	481 ‐ 513	400	PN10/PN16	7093157+475400FL10/16	360 ‐ 397	672	160	10xM20	86,60	10	5
550 ‐ 500	548 ‐ 580	500	PN10/PN16	7093157+550500FL10/16	330 ‐ 367	739	160	12xM20	96,80	10	5
625 ‐ 600	630 ‐ 662	600	PN10/PN16	7093157+625-FL10/16	446 ‐ 476	860	210	14xM20	168,00	10	-
675 ‐ 600	665 ‐ 697	600	PN10/PN16	7093157+675-FL10/16	509 ‐ 539	895	210	14xM20	184,00	10	-
825 ‐ 800	837 ‐ 869	800	PN10/PN16	7093157+825-FL10/16	455 ‐ 485	1070	210	20xM20	222,00	10	-
925 ‐ 900	939 ‐ 971	900	PN10/PN16		517 - 547	1175	210	22xM20	272,20	10	-
1025 ‐ 1000	1042 ‐ 1074	1000	PN10/PN16		517 - 547	1280	210	28xM20	314,90	10	-
							** Minimális betolási mélység			* DN350 és DN400 műanyag cső esetén: 10 bar vízre / 5 bar gázra
