FŐ TULAJDONSÁGOK
Felhasználási terület
Vízre és gázra, mindenfajta csőre alkalmas
Mérettartomány
DN 50–400
Test anyaga
Gömbgrafitos öntöttvas GGG45 test és leszorítógyűrűk, EN-GJS-450-10 szerint
Bevonat
RESICOAT® epoxipor-bevonat, 250 µm vastagságban, GSK szabványok és EN 14901 szerint
Csavarok
Rozsdamentes acél A2/A4, berágódás elleni bevonattal
Anyák
Rozsdamentes acél A2/A4
Tömítés
EPDM/NBR
Húzásbiztosítás
Megengedett közeghőmérséklet
-5 °C – +50 °C
Megengedett szögeltérés a beépítésnél
Tokonként 8° az átfogási tartomány közepén
Újrafelhasználhatóság
Eredeti funkció megtartása mellett, a többszöri fellazítás-meghúzás esetén is biztosított a húzásbiztos kapcsolat, illetve a tömítési funkció
Higiénia
Higiéniai védősapkával szállítva
Szabványi megfelelés
Nagy átfogású csőkötő idomokra vonatkozó MSZ EN 14525:2023 szabványnak megfelel
Javasolt beépítés
https://interex-waga.hu/multijoint-szereles

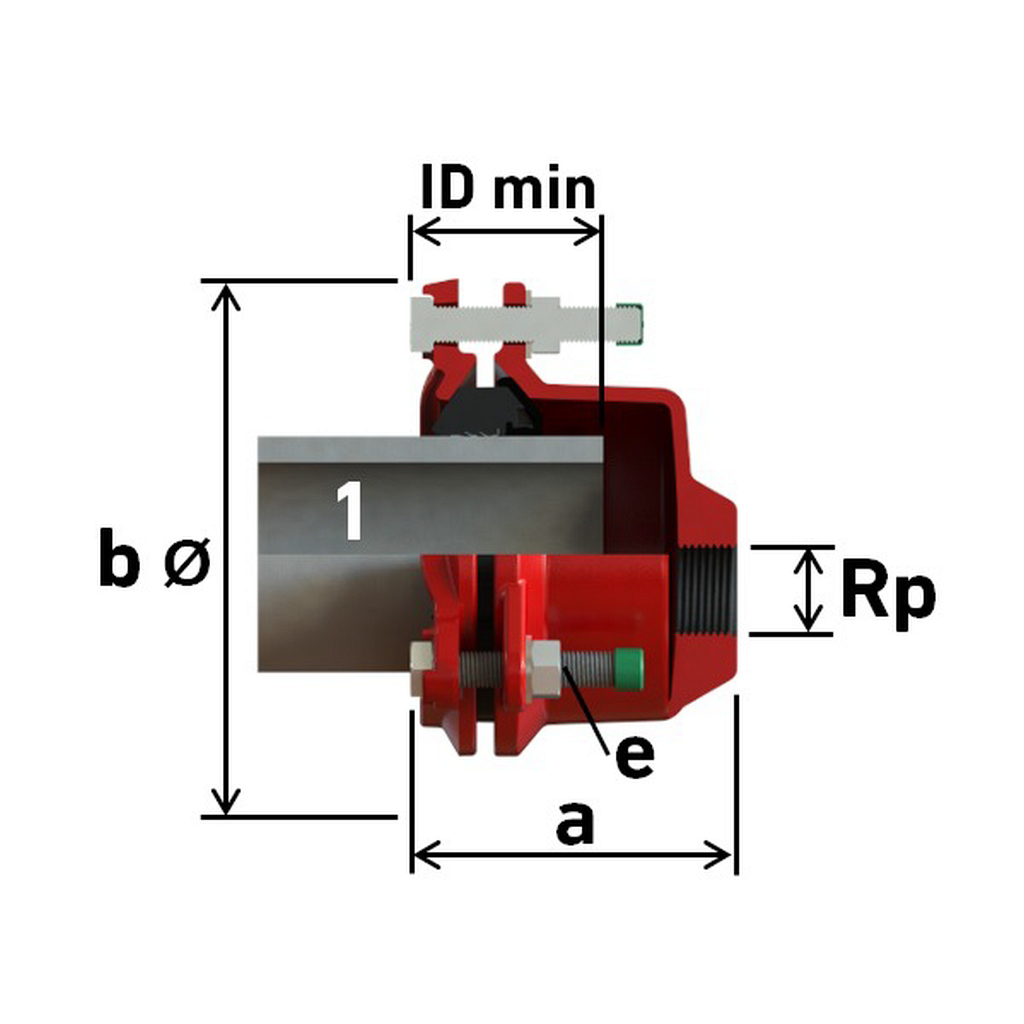

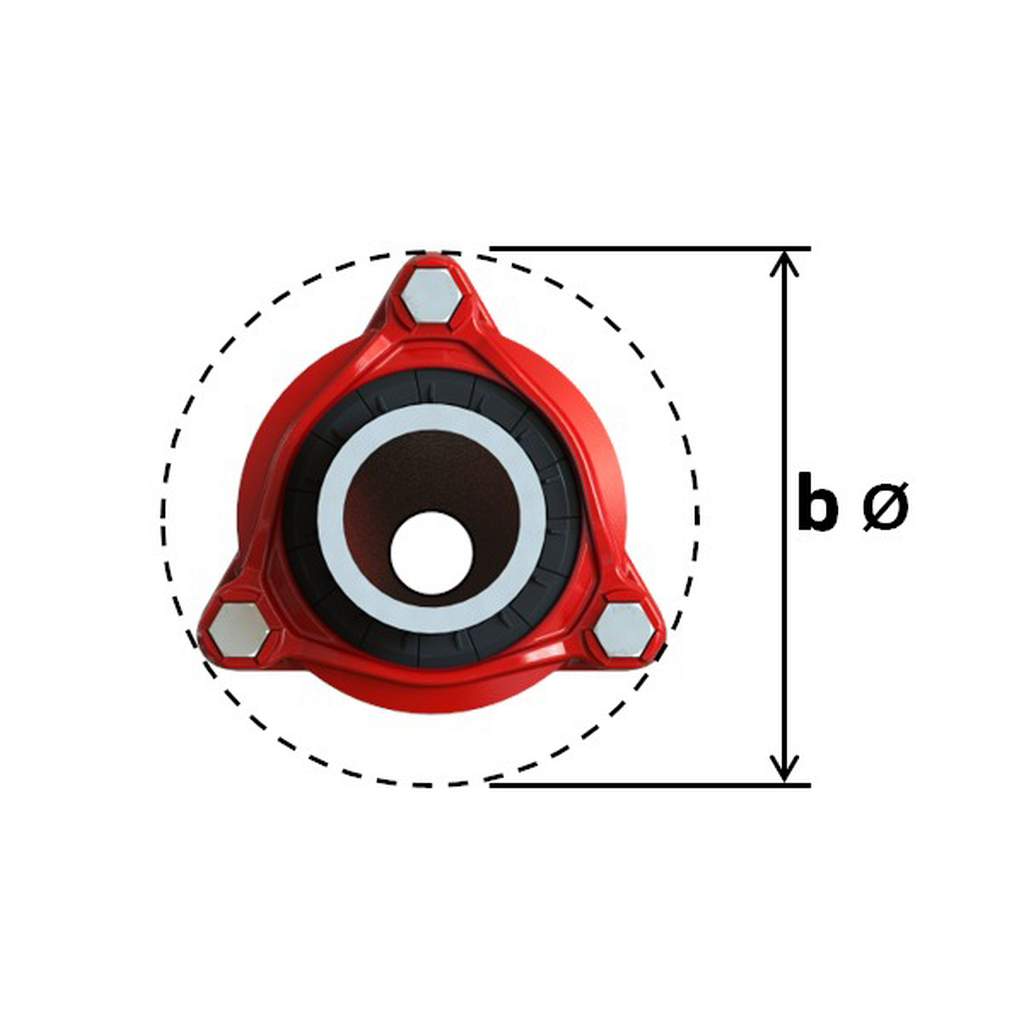

| DN | Átfogás (mm) | Furat méret Rp | Cikkszám | Méretek (mm) | Súly | Megengedett üzemi nyomás (bar) | ||||
| tok | a | b | ID min.** | e | víz | gáz | ||||
| 50 | 46 - 71 | 2" | 7093207+050-2 | 125 ‐ 147 | 170 | 84 | 3xM12 | 3,50 | 16 | 8 |
| 65 | 63 - 90 | 2" | 7093207+065-2 | 133 ‐ 156 | 191 | 84 | 3xM12 | 4,10 | 16 | 8 |
| 80 | 84 - 105 | 2" | 7093207+080-2 | 135 ‐ 157 | 210 | 84 | 3xM12 | 5,10 | 16 | 8 |
| 100 | 104 - 132 | 2" | 7093207+100-2 | 143 ‐ 169 | 241 | 90 | 3xM16 | 6,50 | 16 | 8 |
| 125 | 132 - 155 | 2" | 7093207+125-2 | 149 ‐ 172 | 270 | 90 | 4xM16 | 7,80 | 16 | 8 |
| 150 | 154 - 192 | 2" | 7093207+150-2 | 169 ‐ 206 | 312 | 110 | 4xM16 | 9,60 | 16 | 8 |
| 200 | 192 - 232 | 2" | 7093207+200-2 | 183 ‐ 220 | 371 | 110 | 6xM16 | 18,30 | 16 | 8 |
| 225 | 230 - 268 | 2" | 7093207+225-2 | 216 ‐ 254 | 415 | 125 | 6xM20 | 20,90 | 16 | 8 |
| 250 | 267 - 310 | 2" | 7093207+250-2 | 225 ‐ 268 | 445 | 130 | 6xM20 | 27,10 | 16 | 8 |
| 300 | 315 - 356 | 2" | 7093207+300-2 | 238 ‐ 276 | 495 | 130 | 8xM20 | 34,40 | 16 | 8 |
| 400 | 392 - 433 | 2" | 7093207+400-2 | 261 ‐ 303 | 580 | 135 | 10xM20 | 43,10 | 16* | 8* |
| ** Minimális betolási mélység | * DN350 és DN400 műanyag cső esetén: 10 bar vízre / 5 bar gázra | |||||||||
