FŐ TULAJDONSÁGOK
Felhasználási terület
Mérettartomány
DN 50–300
Test anyaga
Gömbgrafitos öntöttvas
Csavarok anyaga
Galvanizált acél
Szabvány
EN 545
Bevonat
Epoxibevonat
Nyomásosztály
PN10
Karimás csatlakozás
EN 1092-2 szerint

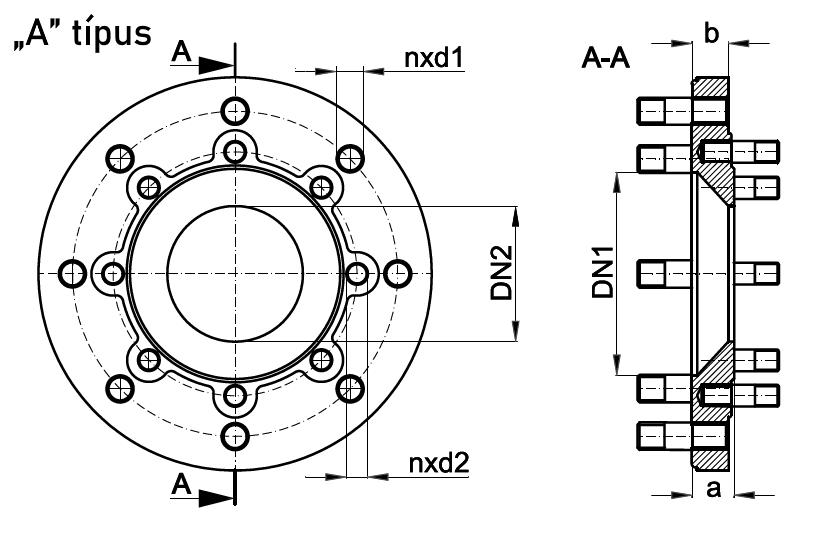

| „A” típus | ||||||
| DN | Méretek (mm) | |||||
| DN1 | DN2 | a | b | |||
| n | d1 | n | d2 | |||
| 80x50 | 8 | M16 | 4 | M16 | 30 | 21 |
| 100x80 | 8 | M16 | 8 | M16 | 41 | 25 |
| 125x80 | 8 | M16 | 8 | M16 | 35 | 16 |
| 125x100 | 8 | M16 | 8 | M16 | 35 | 16 |
| 150x80 | 8 | M20 | 8 | M16 | 32 | 25 |
| 150x100 | 8 | M20 | 8 | M16 | 32 | 27 |
| 150x125 | 8 | M20 | 8 | M16 | 40 | 16 |
| 200x150 | 8 | M20 | 8 | M20 | 39 | 21 |
| 200PN10x200PN16 | 8 | M20 | 12 | M20 | 34 | 24 |
| 250x200 | 12 | M20 | 8 | M20 | 44 | 21 |
| 300x250 | 12 | M20 | 12 | M20 | 60 | 50 |

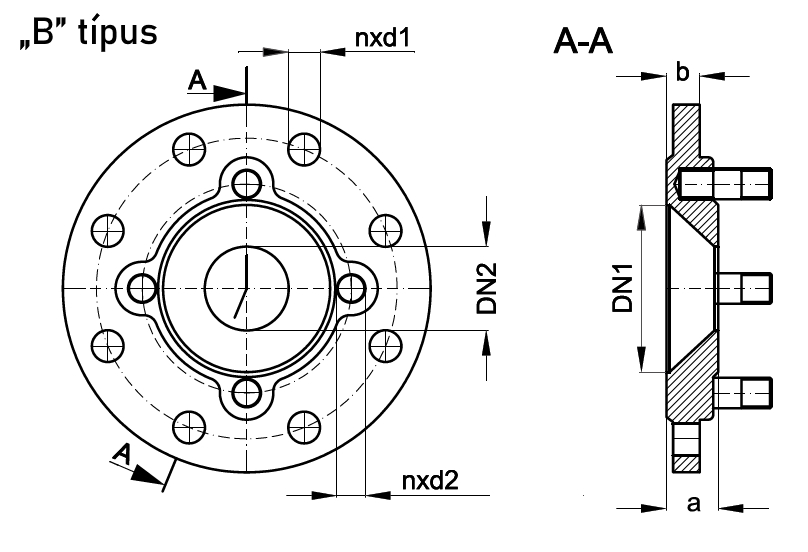

| „B” típus | ||||||
| DN | Méretek (mm) | |||||
| DN1 | DN2 | a | b | |||
| n | d1 | n | d2 | |||
| 100x50 | 8 | 19 | 4 | M16 | 31 | 20 |
| 200x80 | 8 | 23 | 8 | M16 | 41 | 20 |
| 200x100 | 8 | 23 | 8 | M16 | 34 | 24 |
| 250x80 | 12 | 23 | 8 | M16 | ||
| 250x100 | 12 | 23 | 8 | M16 | 50 | 26 |
| 250x150 | 12 | 23 | 8 | M20 | 50 | 26 |
| 300x80 | 12 | 23 | 8 | M16 | 35 | 20 |
| 300x100 | 12 | 23 | 8 | M16 | 31 | 25 |
| 300x150 | 12 | 23 | 8 | M20 | 37 | 25 |
| 300x200 | 12 | 23 | 8 | M20 | 41 | 26 |
