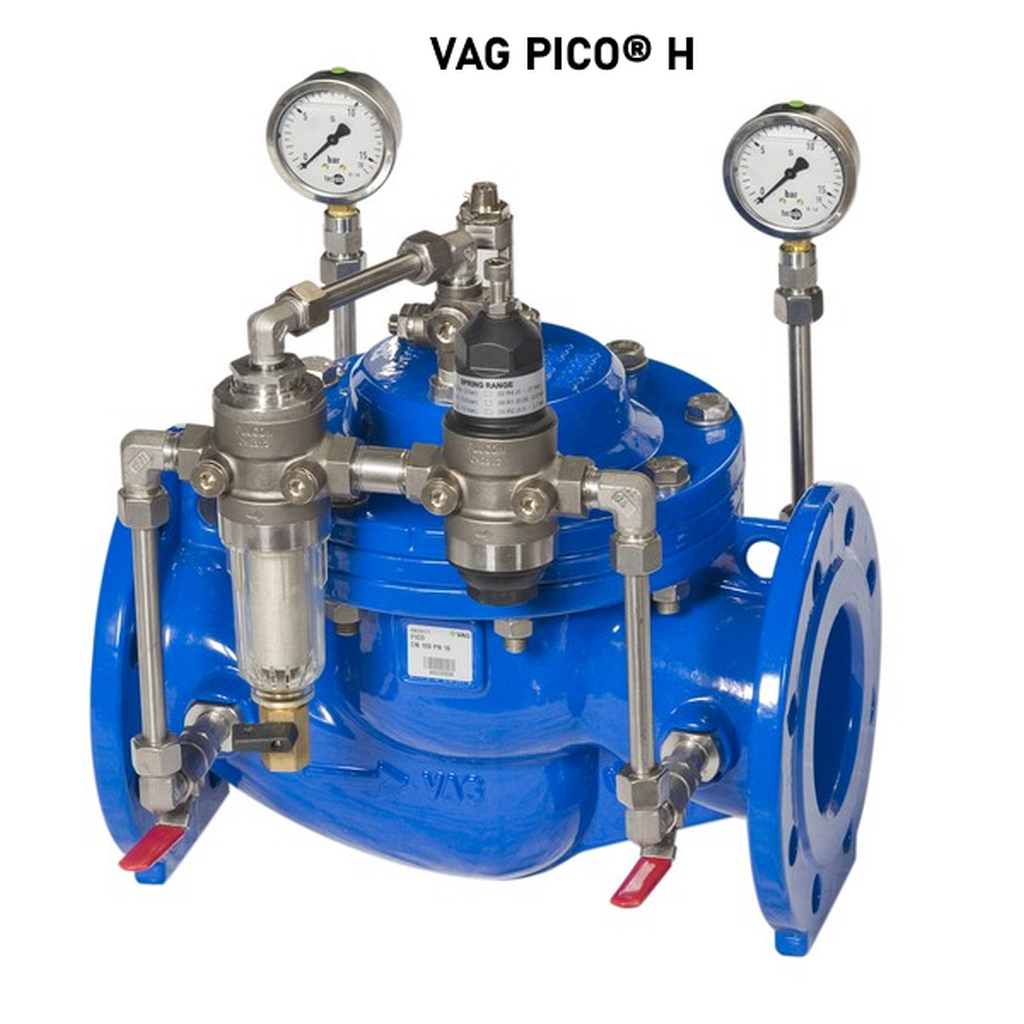

PICO® H

SZABÁLYOZÓSZELEP

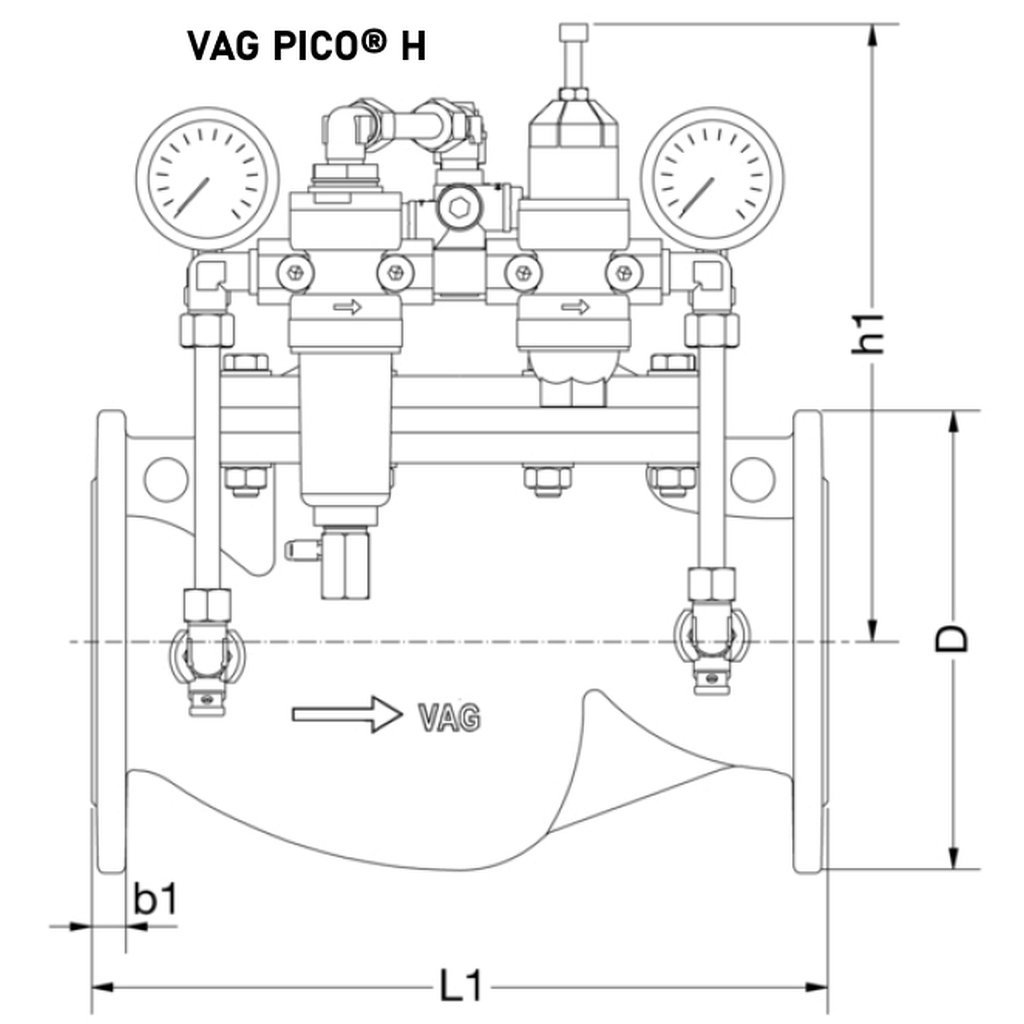

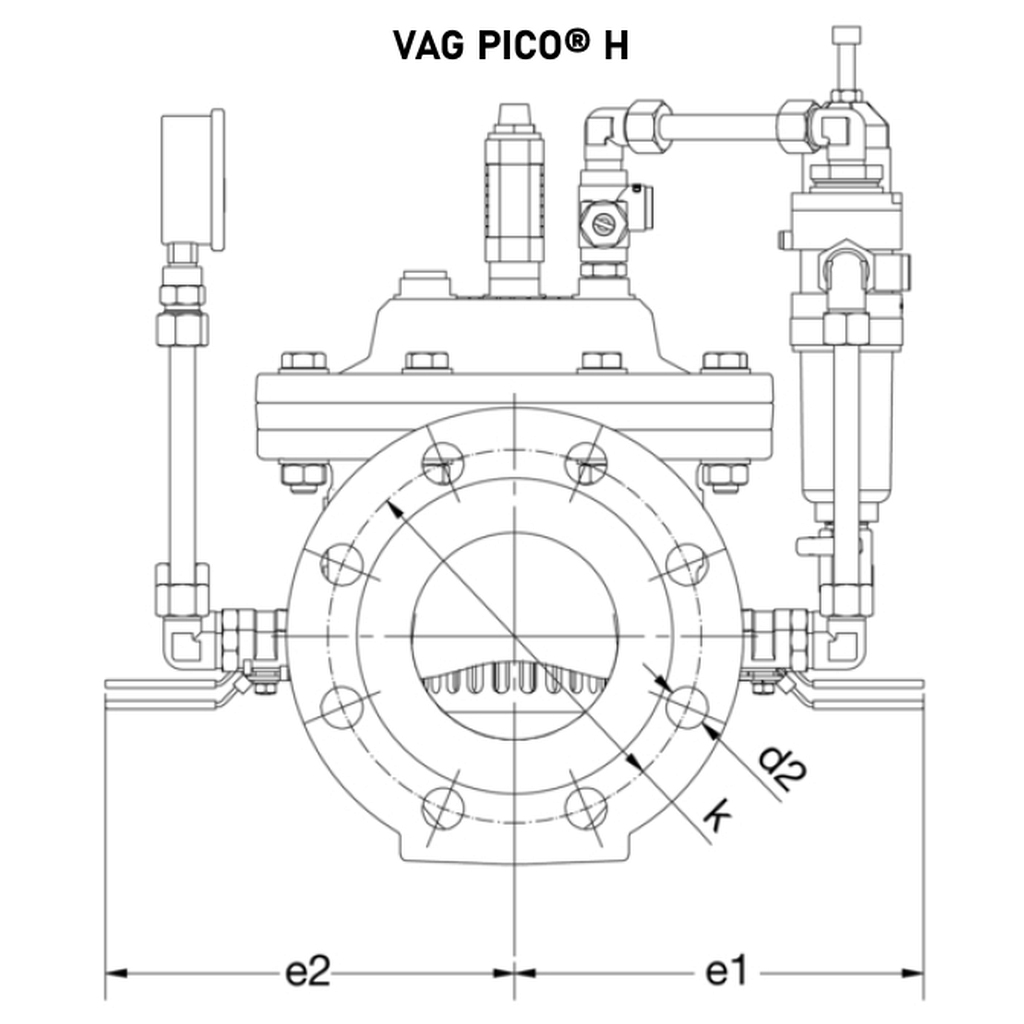

PN 10 VAG PICO® H
DN 200 250 300
D [mm] 340 400 455
k [mm] 295 350 400
L1 [mm] 600 730 710
b1 [mm] 20 22 24,5
d2 [mm] 23 23 23
e1 [mm] 300 340 370
e2 [mm] 280 300 330
h1 [mm] 450 510 520
Furatok száma 8 12 12
Súly kb. [kg] 130 214 236
Térfogat kb. [m³] 0,220 0,330 0,370
PN 16 VAG PICO® H
DN 50 65 80 100 125 150 200 250 300
D [mm] 165 185 200 220 250 285 340 400 455
k [mm] 125 145 160 180 210 240 295 355 400
L1 [mm] 230 290 310 350 400 480 600 730 710
b1 [mm] 19 19 19 19 19 19 20 22 24,5
d2 [mm] 19 19 19 19 19 23 23 28 28
e1 [mm] 180 190 200 210 220 270 300 340 370
e2 [mm] 180 190 200 210 220 250 280 300 330
h1 [mm] 250 300 290 300 310 380 450 510 520
Furatok száma 4 4 8 8 8 8 12 12 12
Súly kb. [kg] 18 29 30 37 41 73 130 214 236
Térfogat kb. [m³] 0,040 0,050 0,050 0,060 0,080 0,130 0,220 0,330 0,370
