FŐ TULAJDONSÁGOK
Felhasználási terület
Csövek összekötésére
Mérettartomány
d210–374
Palást anyaga
1.4571 rozsdamentes acél
Rudazat anyaga
1.4571 rozsdamentes acél
Csavarok
A4-80 rozsdamentes acél
Tömítés
Megengedett hőmérséklet
Megengedett átmérőkülönbség
Cső külső átmérők megengedett különbsége OD1<OD2: 1% vagy max. 3 mm
Alkalmazási példák világszerte
http://www.interex-waga.hu/hirek/uni-coupling-bemutato

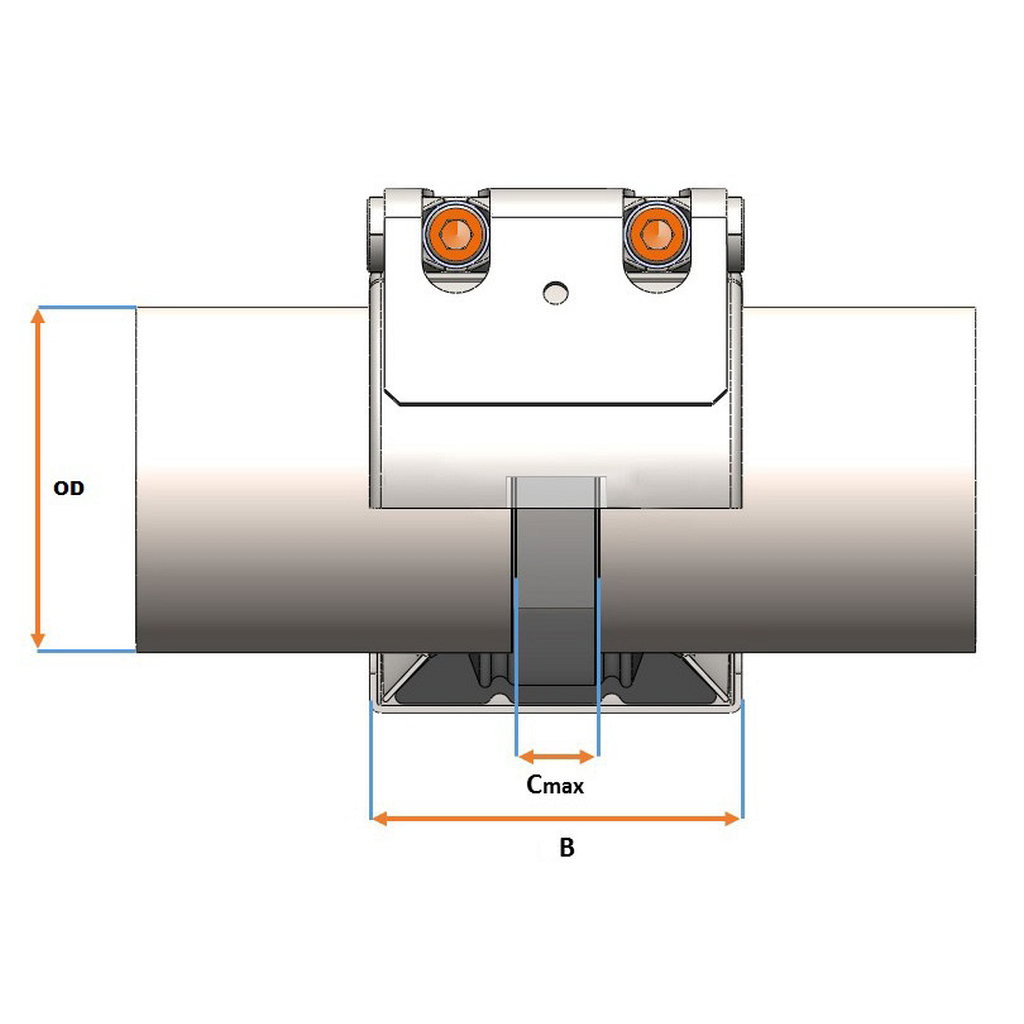

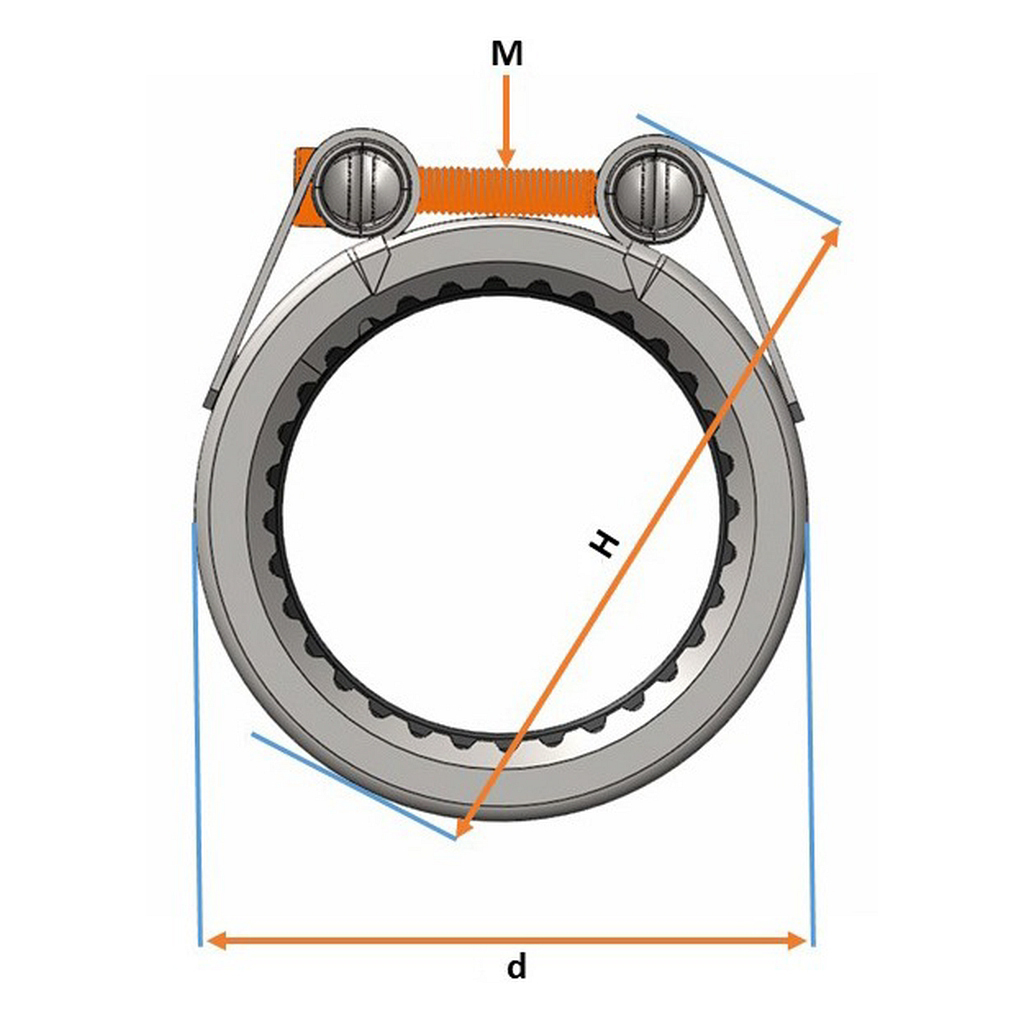

| Cső külső átmérő (mm) | M | Megengedett üzemi nyomás vízre (bar) | Méretek (mm) | Nyomaték (Nm) | Súly (kg) | ||||||
| C max. | OD min. | OD max. | OD1 < OD2 | d | B | H | |||||
| 210 - 223 | M16 | 16 | 40 | 210 | 223 | 3 | 261 | 138 | 287 | 160 | 6,9 |
| 221 - 234 | M16 | 16 | 40 | 221 | 234 | 3 | 272 | 138 | 298 | 160 | 7,0 |
| 234 - 247 | M16 | 16 | 40 | 234 | 247 | 3 | 285 | 138 | 311 | 160 | 7,2 |
| 247 - 260 | M16 | 16 | 40 | 247 | 260 | 3 | 298 | 138 | 324 | 160 | 7,5 |
| *263 - 276 | M16 | 16 | 40 | 263 | 276 | 3 | 314 | 138 | 340 | 160 | 7,7 |
| *277 - 290 | M16 | 16 | 40 | 277 | 290 | 3 | 328 | 140 | 354 | 160 | 7,9 |
| *288 - 301 | M16 | 16 | 40 | 288 | 301 | 3 | 339 | 140 | 365 | 160 | 11,1 |
| *301 - 314 | M16 | 16 | 40 | 301 | 314 | 3 | 352 | 140 | 378 | 160 | 11,5 |
| *315 - 328 | M16 | 16 | 40 | 315 | 328 | 3 | 366 | 140 | 392 | 160 | 11,8 |
| *327 - 340 | M16 | 16 | 40 | 327 | 340 | 3 | 378 | 140 | 404 | 160 | 12,1 |
| *340 - 353 | M16 | 16 | 40 | 340 | 353 | 3 | 391 | 140 | 417 | 160 | 12,4 |
| *350 - 363 | M16 | 16 | 40 | 350 | 363 | 3 | 401 | 140 | 427 | 160 | 12,7 |
| *361 - 374 | M16 | 16 | 40 | 361 | 374 | 3 | 412 | 142 | 438 | 160 | 13,0 |
| * CuNiFe csövek, falvastagság ≤ 4 mm esetén max. PN 2,5. | |||||||||||
