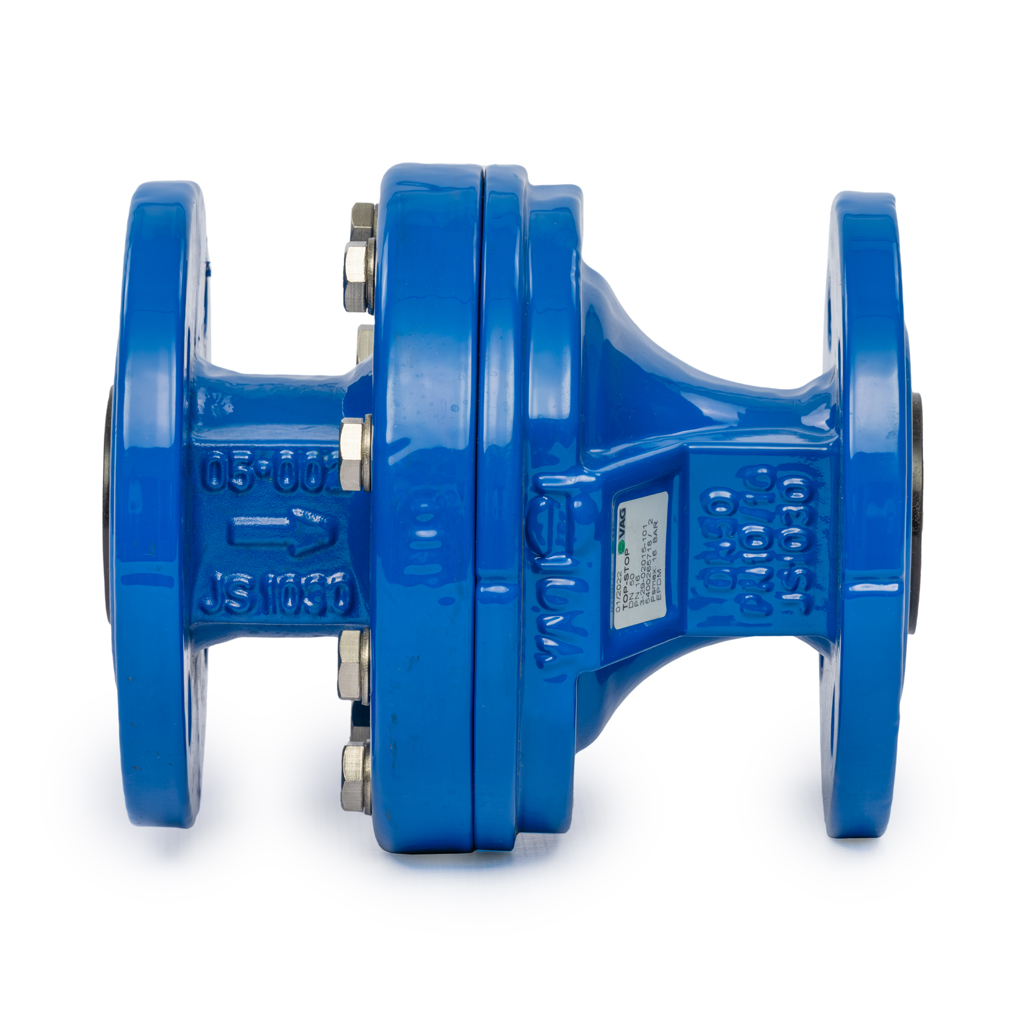

TOP STOP

MEMBRÁNOS VISSZACSAPÓ

PN 10

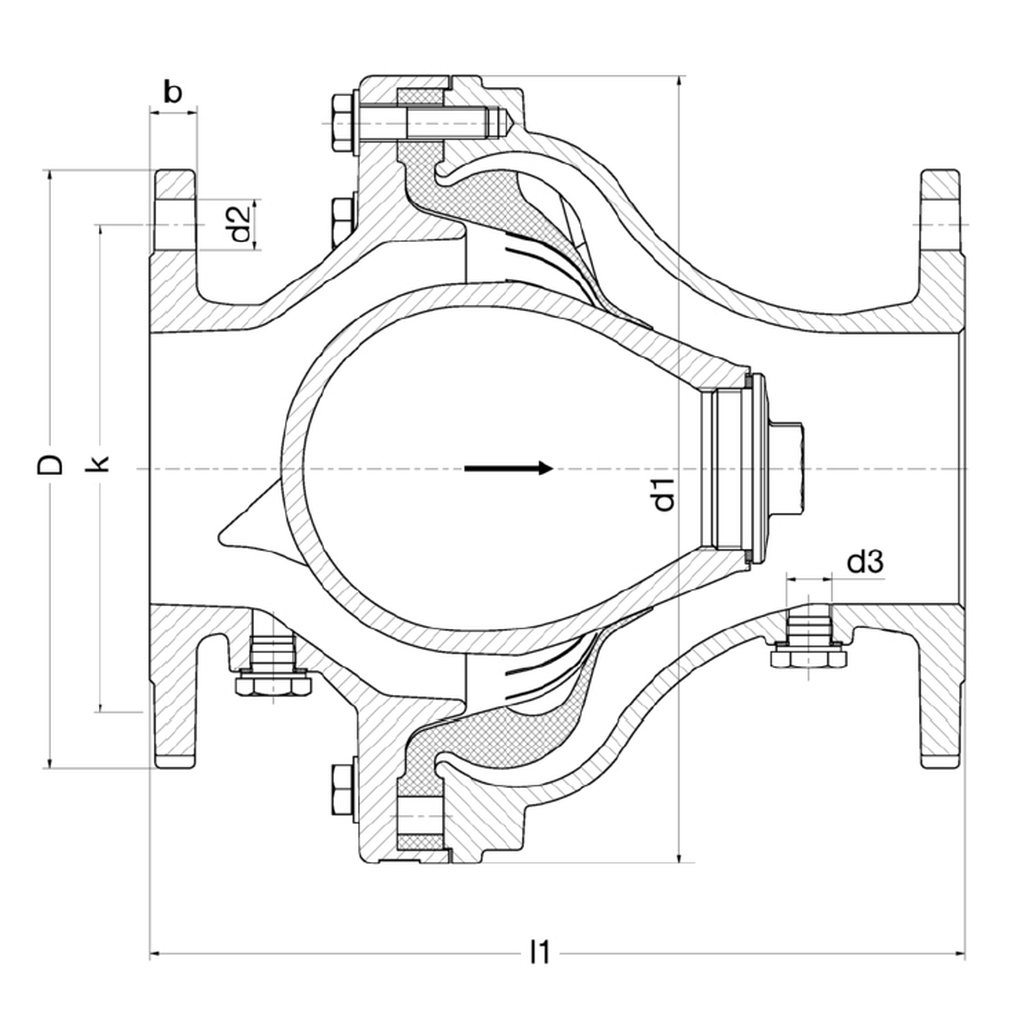

DN 200 250 300 350 400
D [mm] 340 400 455 505 565
b [mm] 20 22 24,5 30 32
Menet d3 [inch] 3/8 1/2 3/4 3/4 3/4
k [mm] 295 350 400 460 515
Membrán méret 5 6 7 8 9
d1 [mm] 378 448 552 645 720
d2 [mm] 23 23 23 22 26
I1 [mm] 500 600 700 800 900
Furatok száma 8 12 12 16 16
Súly kb. [kg] 69,50 110,00 172,50 280,00 390,00
Térfogat kb. [m³] 0,080 0,130 0,235 0,365 0,510
PN 16
DN 40 50 65 80 100 125 150 200 250 300
D [mm] 150 165 185 200 220 250 285 340 400 455
b [mm] 19 19 19 19 19 19 19 20 22 24,5
Menet d3 [inch] 1/4 1/4 3/8 3/8 3/8 3/8 3/8 3/8 1/2 3/4
k [mm] 110 125 145 160 180 210 240 295 355 410
Membrán méret 1 2 3 3 4 4 4 5 6 7
d1 [mm] 150 175 220 220 290 290 290 378 448 552
d2 [mm] 19 19 19 19 19 19 23 23 28 28
I1 [mm] 180 200 240 260 300 350 400 500 600 700
Furatok száma 4 4 4 8 8 8 8 12 12 12
Súly kb. [kg] 8,70 11,00 16,90 18,00 28,30 32,50 38,00 69,50 110,00 172,50
Térfogat kb. [m³] 0,005 0,007 0,010 0,014 0,016 0,035 0,040 0,080 0,130 0,235
