SKR

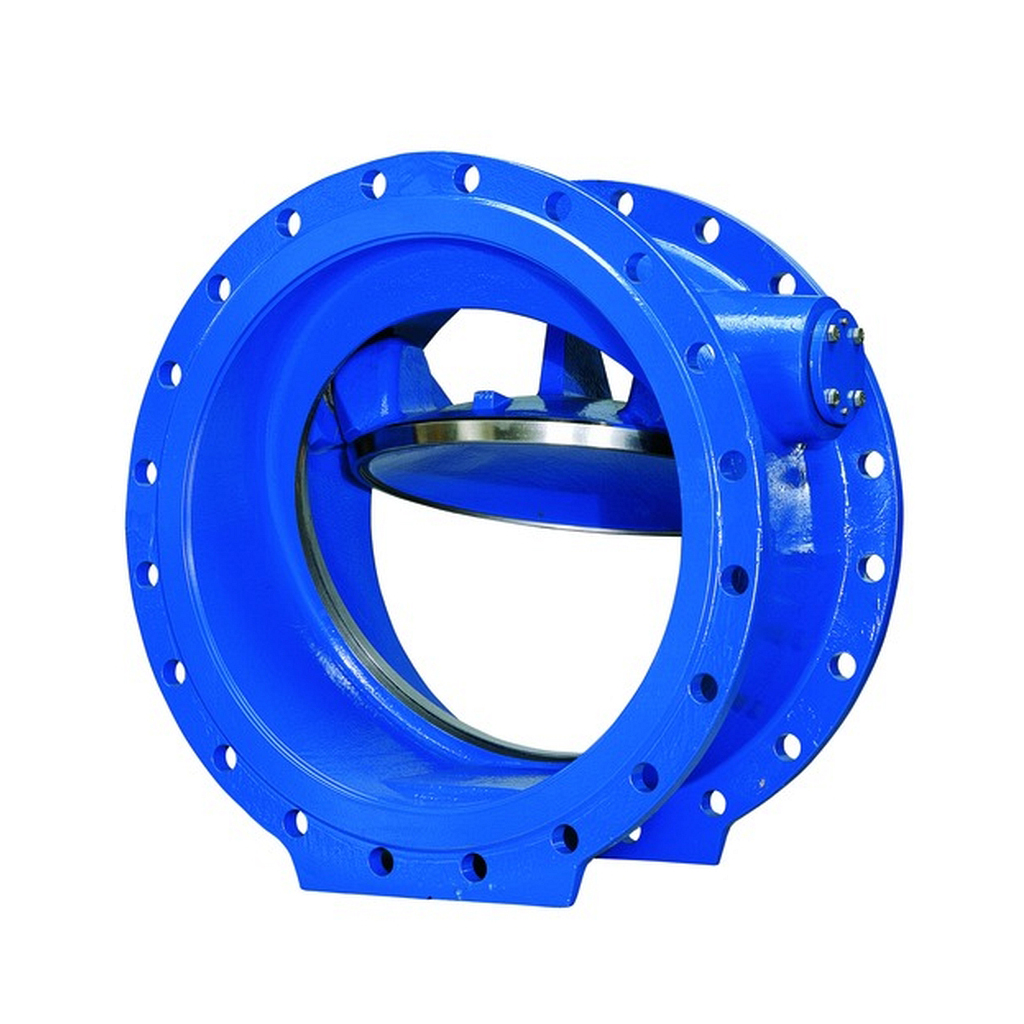

FERDE ÜLÉKŰ VISSZACSAPÓ

Termék adatlap letöltése
Használati útmutatók
Szerelési videók
PDF katalógus letöltése

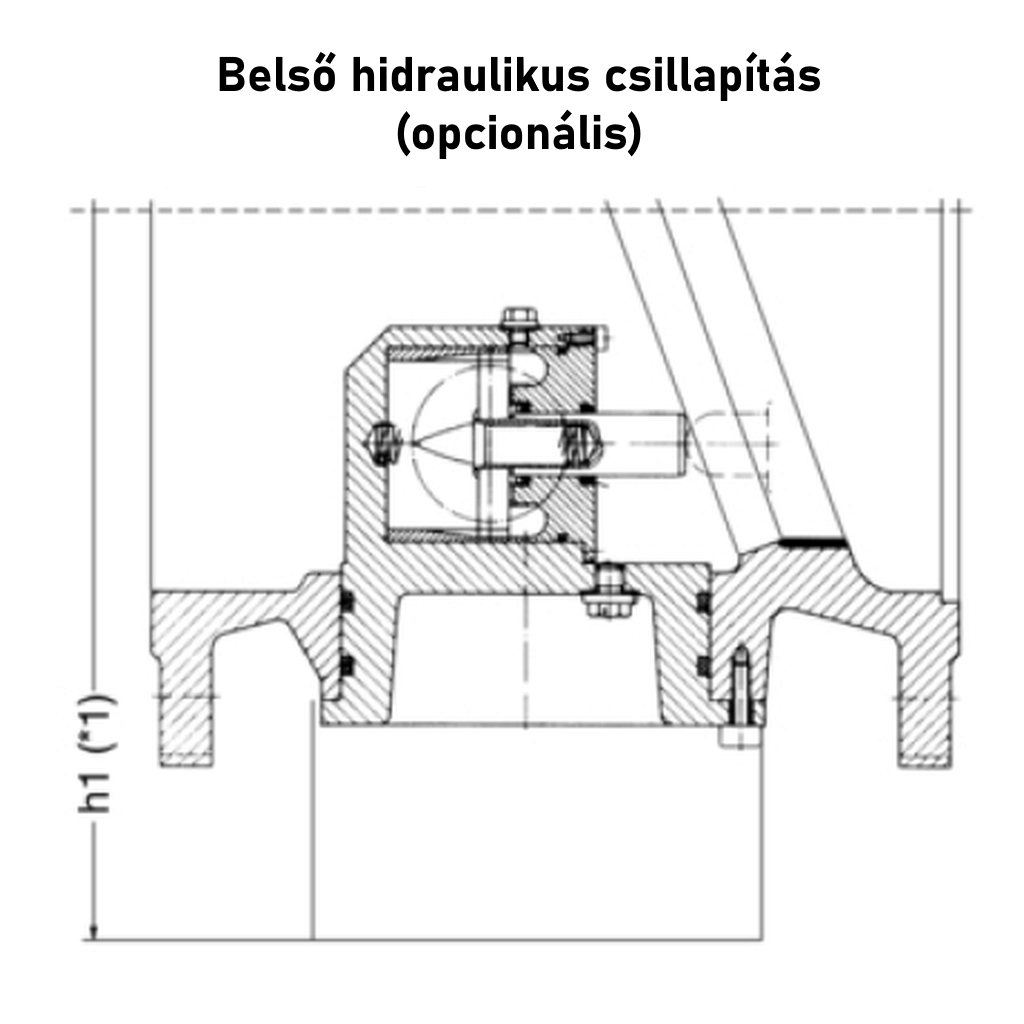

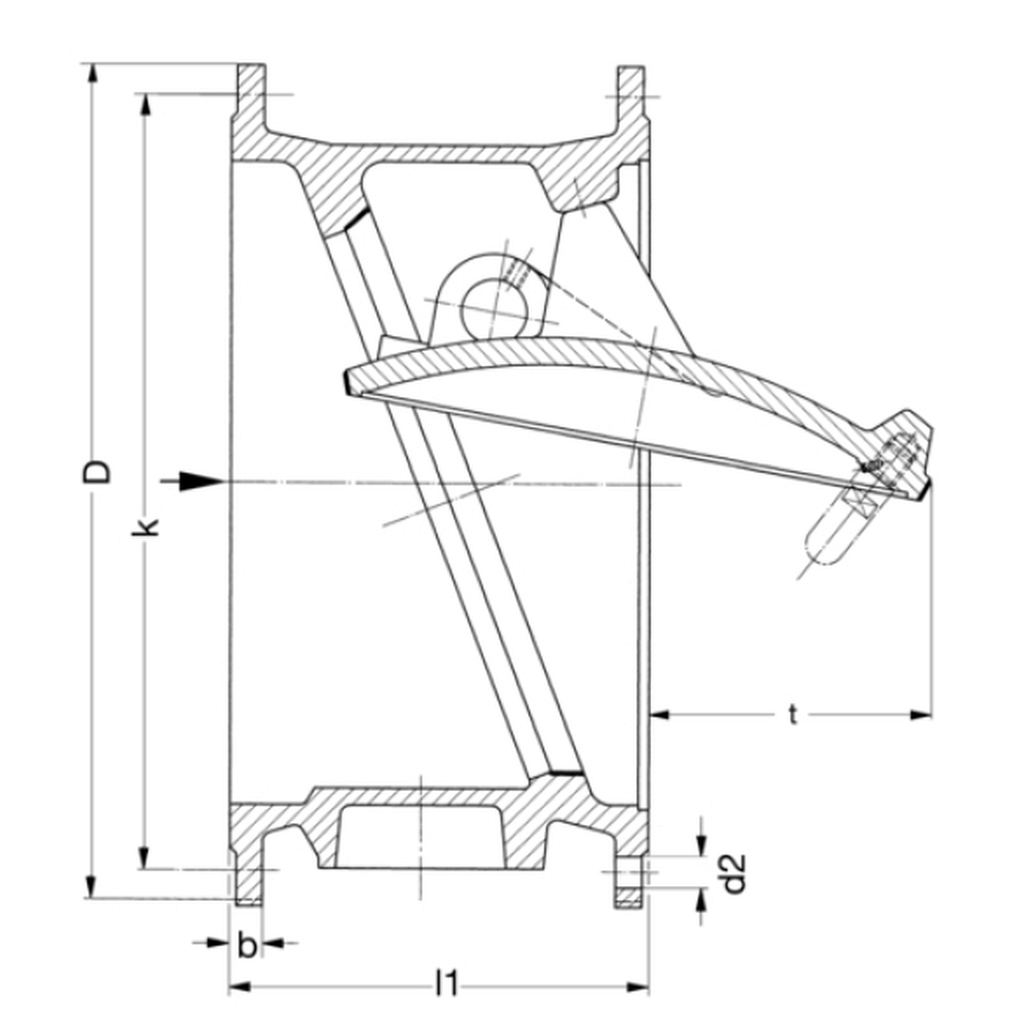

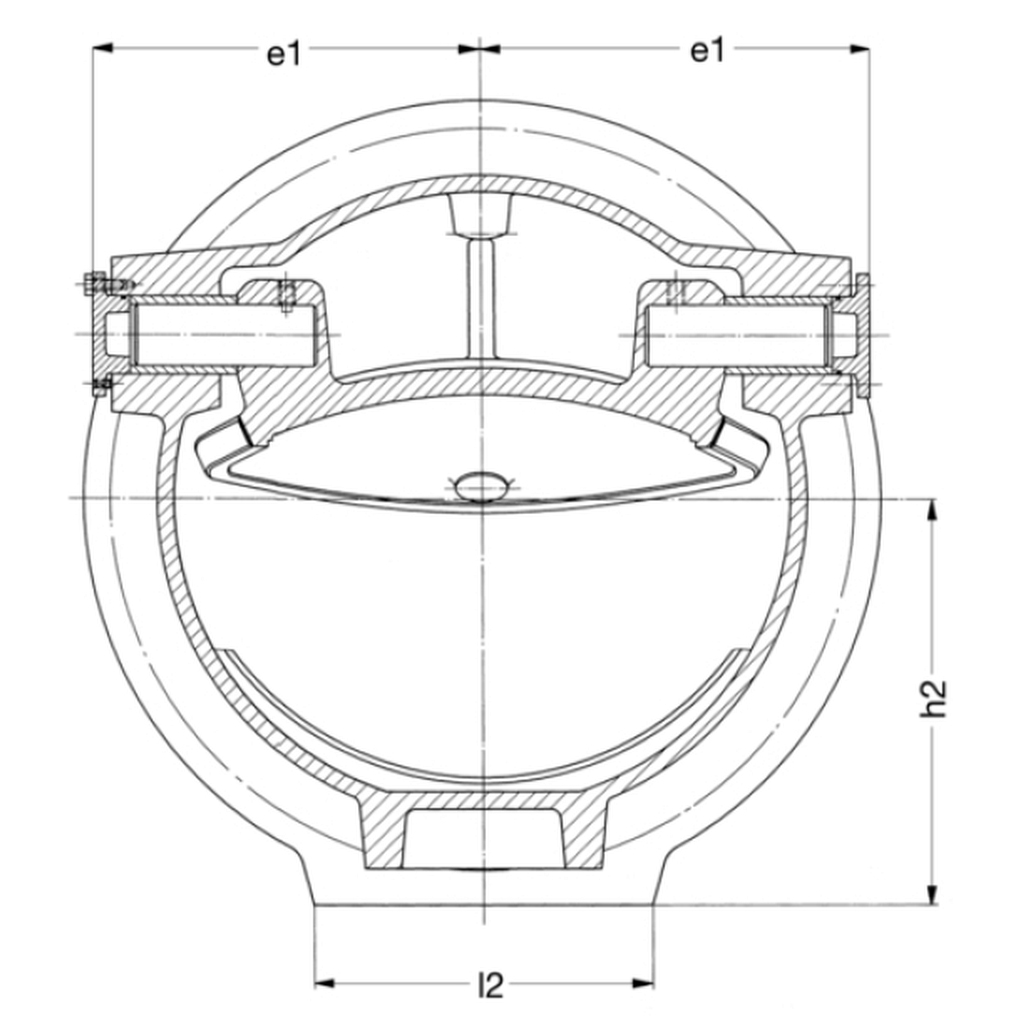

PN 10
DN 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400
D [mm] 340 400 455 520 575 615 670 780 895 1015 1115 1230 1455 1675
b [mm] 20 22 24,5 26,5 28 26,5 26,5 30 32,5 35 37,5 40 45 46
k [mm] 295 350 400 460 515 565 620 725 840 950 1050 1160 1380 1560
d2 [mm] 23 23 23 23 28 28 28 31 31 34 34 37 40 44
e1 [mm] 145 170 200 225 270 300 325 385 450 500 565 630 730 827
*h1 [mm] 245 270 340 370 420 460 500 585 650 750 855 890 1020 1222
h2 [mm] 175 205 232 265 295 312 340 395 455 525 565 620 740 847,5
I1 [mm] 230 250 270 290 310 330 350 390 430 470 510 550 630 710
12 [mm] 160 180 200 225 250 250 300 330 400 450 550 600 700 800
t [mm] 55 75 100 135 150 190 210 265 320 380 420 470 670 690
Furatok száma [db] 8 12 12 16 16 20 20 20 24 24 28 28 32 36
Súly kb. [kg] 40 65 83 118 145 190 220 315 420 640 910 1150 1520 2250
Súly (csillapítással) [kg] 43,5 68,5 92.0 127.0 160.0 205.0 244.0 350.0 468.0 704.0 984.0 1235.0 1600.0 2335.0
Térfogat kb. [m³] 0,030 0,045 0,060 0,080 0,110 0,130 0,170 0,250 0,360 0,500 0,640 0,850 1,360 3,920
* kiszereléshez szükséges hely a szelep középpontjától mérve
PN 16
DN 200 250 300 350 400 450 500 600 700 800 900 1000
D [mm] 340 400 455 520 575 640 715 840 910 1025 1125 1255
b [mm] 20 22 24,5 26,5 28 31,5 31,5 36 39,5 43 46,5 50
k [mm] 295 355 410 470 525 585 650 770 840 950 1050 1170
d2 [mm] 23 28 28 28 31 31 34 37 37 40 40 43
e1 [mm] 145 170 200 225 270 300 325 385 450 500 565 630
*h1 [mm] 245 270 340 370 420 460 500 585 650 750 855 890
h2 [mm] 175 205 232 265 295 325 362 425 460 520 570 635
I1 [mm] 230 250 270 290 310 330 350 390 430 470 510 550
12 [mm] 160 180 200 225 250 250 300 330 400 450 550 600
t [mm] 55 75 100 135 150 190 210 265 320 380 420 470
Furatok száma [db] 12 12 12 16 16 20 20 20 24 24 28 28
Súly kb. [kg] 40 65 83 118 145 210 250 365 470 750 980 1250
Súly (csillapítással) [kg] 43,5 68,5 92.0 127.0 160.0 225.0 274.0 400.0 518.0 814.0 1054.0 1335.0
Térfogat kb. [m³] 0,030 0,045 0,060 0,080 0,110 0,140 0,190 0,280 0,370 0,520 0,660 0,880
* kiszereléshez szükséges hely a szelep középpontjától mérve
PN 25 (csillapítás nélkül)
DN 200 250 300 350 400 600 900
D [mm] 360 425 485 555 620 845 1185
b [mm] 22 24,5 27,5 30 32 42 56
k [mm] 310 370 430 490 550 770 1090
d2 [mm] 28 31 31 34 37 41 50
e1 [mm] 145 170 200 225 270 385 565
h2 [mm] 185 218 248 285 315 430 600
I1 [mm] 230 250 270 290 310 390 510
12 [mm] 160 180 200 225 250 330 550
t [mm] 55 75 100 135 150 265 420
Furatok száma [db] 12 12 16 16 16 20 28
Súly kb. [kg] 44,5 85 94 142 165 440 1020
