ZETA

KÉSTOLÓZÁR

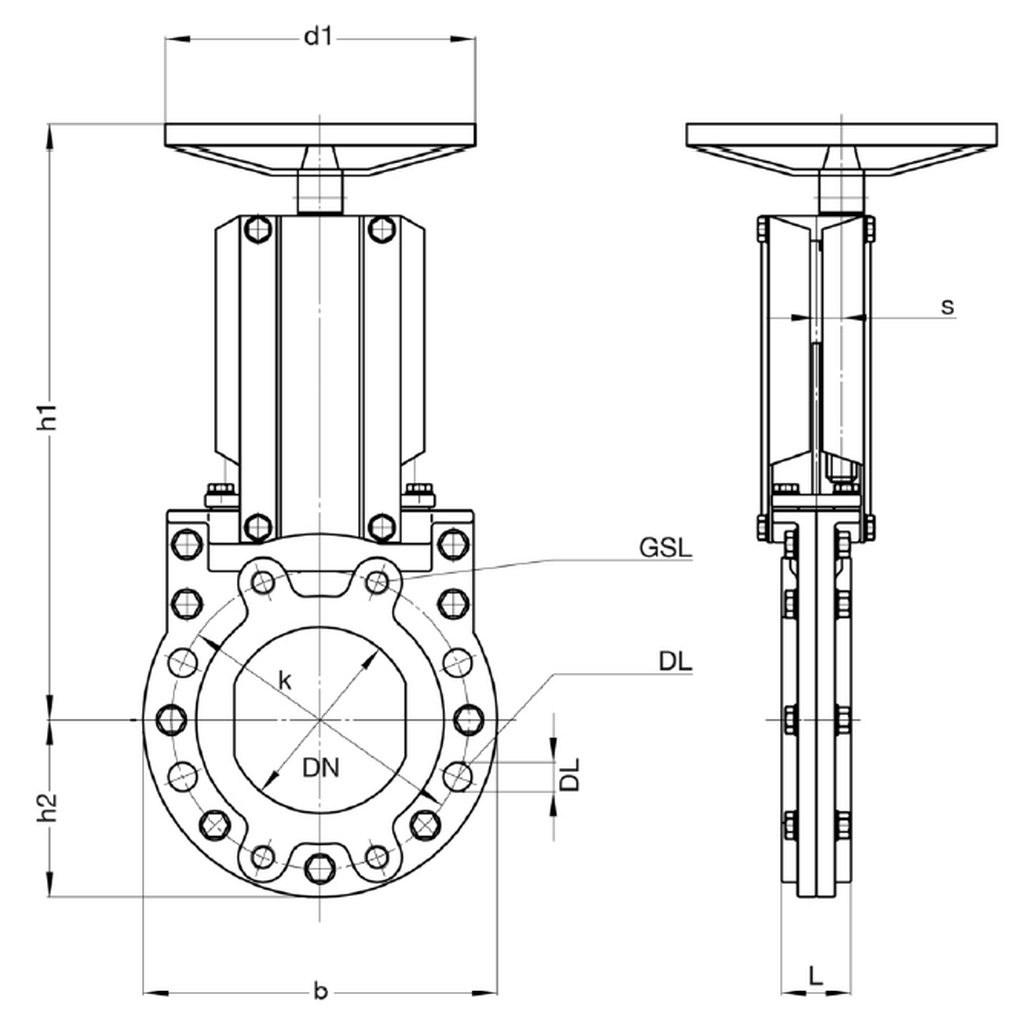

Névleges átmérő DN 50 65 80 100 125 150 200 250 300 350 400 500 600
PS [bar] 10 10 10 10 10 10 10 10 10 8 8 6 6
L [mm] 43 46 46 52 56 56 60 68 78 78 102 127 154
b [mm] 165 185 200 220 250 285 340 395 445 505 565 670 780
k [mm] 125 145 160 180 210 240 295 350 400 460 515 620 725
d1 [mm] 200 200 250 250 250 250 300 400 400 400 400 500 600
h1 [mm] 290 305 340 365 420 480 580 740 830 930 1030 1250 1430
h2 [mm] 83 93 100 110 125 143 170 198 223 253 283 335 390
S [mm] 15 15 17 18 18 21 22 28 29 29 33 40 40
Karimafuratok 4 x M16 4 x M16 8 x M16 8 x M16 8 x M16 8 x M20 8 X M20 12 x M20 12 X M20 16 x M20 16 X M24 20 x M24 20 X M27
DL Ø - - 19 19 19 23 23 23 23 23 26 26 30
DL furatok száma - - 4 4 4 4 4 4 4 6 6 6 6
GSL oldalanként 4 4 4 4 4 4 4 8 8 10 10 14 14
GSL menet M16 M16 M16 M16 M16 M20 M20 M20 M20 M20 M24 M24 M27
Fordulatok száma 13 17 20 25 32 30 40 50 60 70 67 84 100
Súly kézikerékkel együtt kb. [kg] 9 11 12 15 20 25 37 69 91 134 164 280 370
GSL = menetes furat
DL = átmenő furat
