FŐ TULAJDONSÁGOK
Felhasználási terület
Mérettartomány
DN 20–50
Jellemzők
Test
Gömbgrafitos öntvény EN-JS 1030 (GGG-40)
Ék
Sárgaréz (CW614N), teljes felületén vulkanizált EPDM bevonattal
Orsó
Rozsdamentes acél 1.4021
Orsótömítés
POM csapágy két O-gyűrűvel
Korrózióvédelem
Kívül-belül 250 µm epoxibevonat a GSK szerint
Megengedett üzemi nyomás
16 bar
Maximális üzemi közeghőmérséklet
60 °C

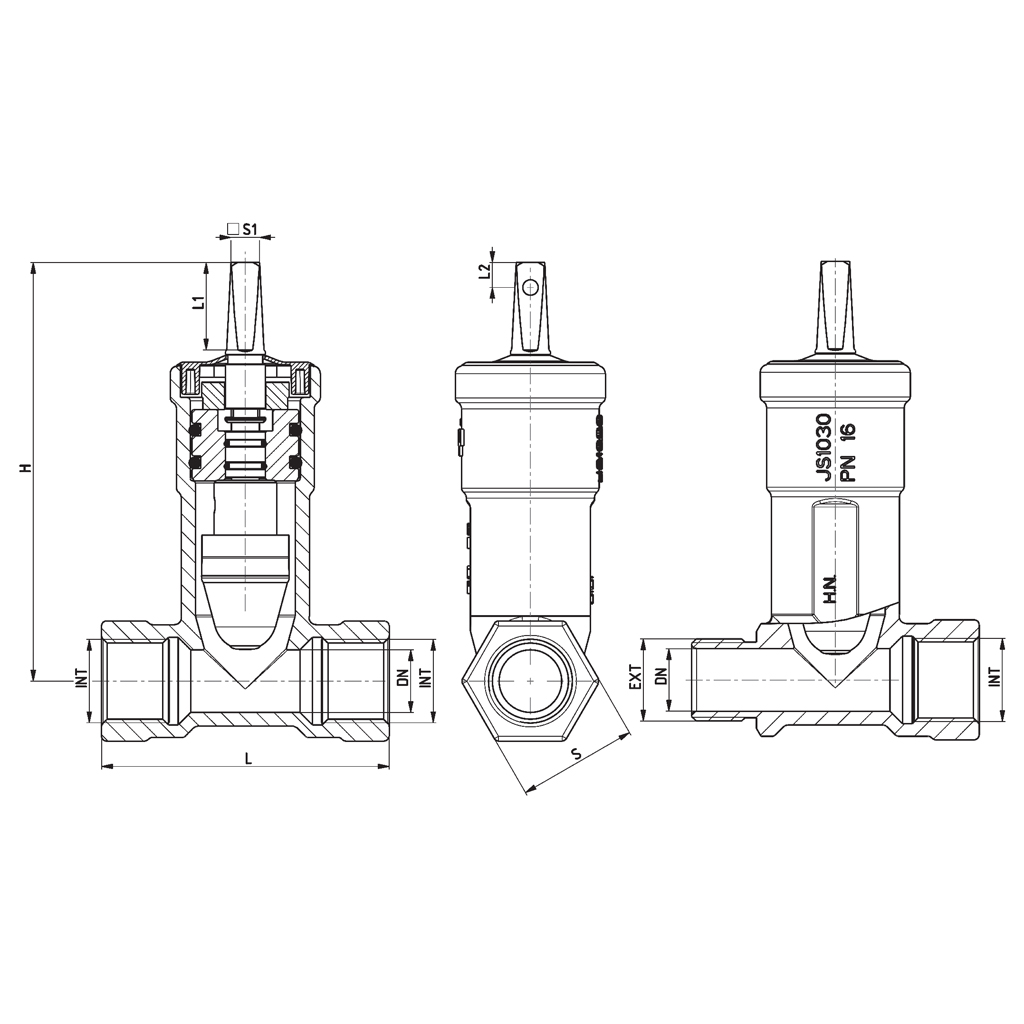

| Névleges átmérő DN | Csatlakozó menet | L | H | S | Súly (kg) | L1 | S1 |
| 20 | 3/4" | 115 | 167 | 48 | 1,9 | 35 | 12 |
| 25 | 1" | 1,8 | |||||
| 32 | 1.1/4" | 130 | 181 | 54 | 2,5 | ||
| 40 | 1.1/2" | 150 | 197 | 60 | 3,3 | ||
| 50 | 2" | 150 | 203 | 72 | 5,6 | 29 | 14 |
