FŐ TULAJDONSÁGOK
Felhasználási terület
Mérettartomány
d756–930
Palást anyaga
1.4571 rozsdamentes acél
Rudazat anyaga
1.4571 rozsdamentes acél
Csavarok
A4-80 rozsdamentes acél
Tömítés
Megengedett hőmérséklet
Megengedett átmérőkülönbség
Cső külső átmérők megengedett különbsége OD1<OD2: 1% vagy max. 3 mm
Alkalmazási példák világszerte
http://www.interex-waga.hu/hirek/uni-coupling-bemutato

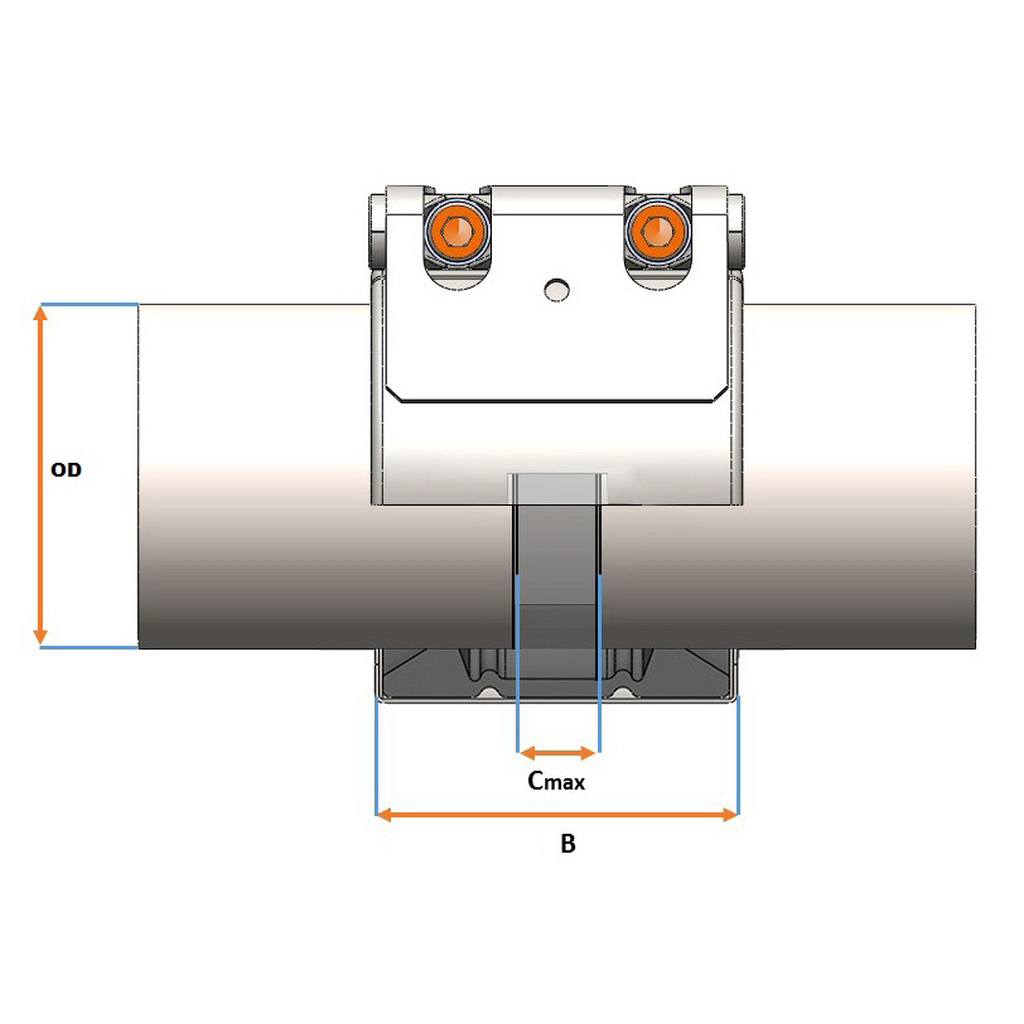

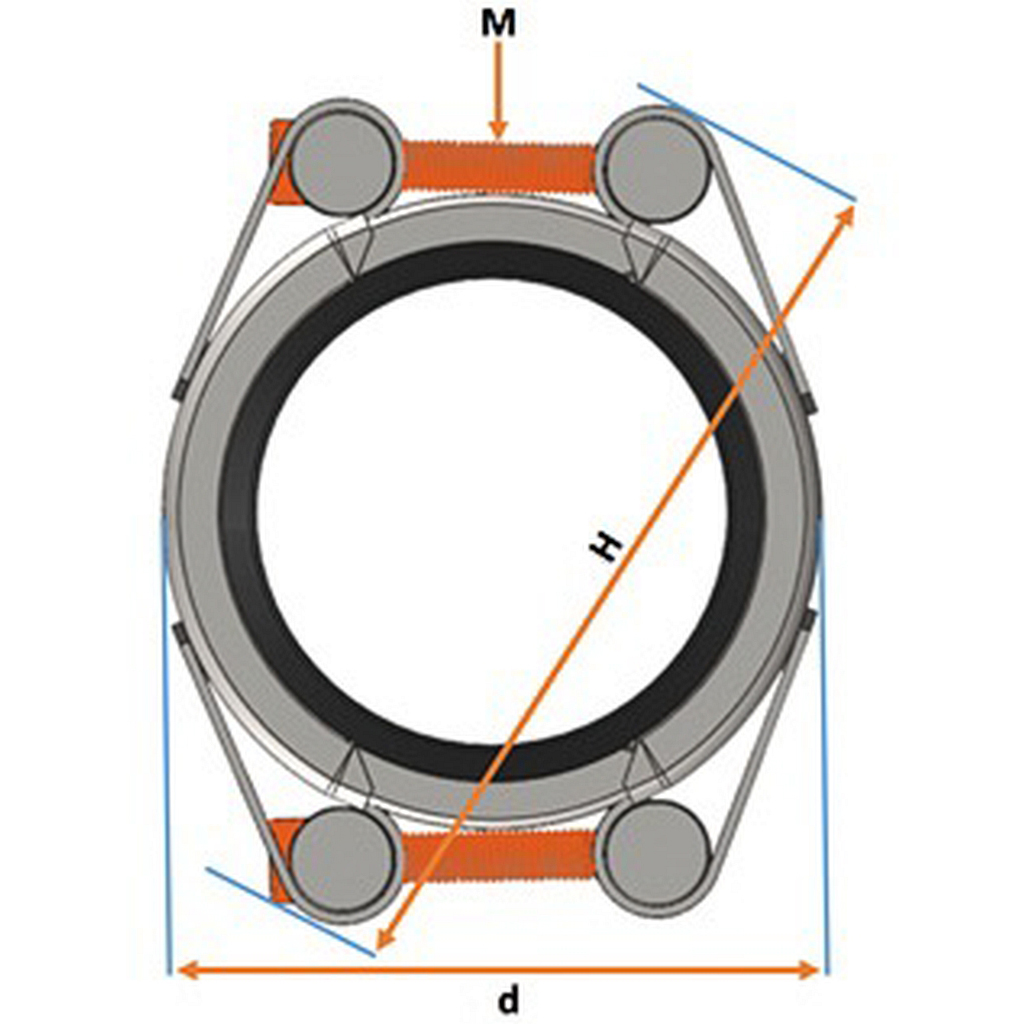

| Cső külső átmérő (mm) | M | Megengedett üzemi nyomás vízre (bar) | Méretek (mm) | Nyomaték (Nm) | Súly (kg) | ||||||
| C max. | OD min. | OD max. | OD1 < OD2 | d | B | H | |||||
| 756 - 782 | M16 | 25 | 40 | 756 | 782 | 3 | 824 | 146 | 852 | 70 | 26,1 |
| 782 - 808 | M16 | 25 | 40 | 782 | 808 | 3 | 850 | 146 | 878 | 70 | 26,7 |
| 806 - 832 | M16 | 25 | 40 | 806 | 832 | 3 | 874 | 146 | 902 | 70 | 27,3 |
| 828 - 854 | M16 | 25 | 40 | 828 | 854 | 3 | 896 | 146 | 924 | 80 | 27,9 |
| 856 - 882 | M16 | 25 | 40 | 856 | 882 | 3 | 924 | 146 | 952 | 80 | 28,6 |
| 882 - 908 | M16 | 25 | 40 | 882 | 908 | 3 | 950 | 146 | 978 | 80 | 29,2 |
| 904 - 930 | M16 | 25 | 40 | 904 | 930 | 3 | 972 | 146 | 1000 | 80 | 29,8 |
