RETO-STOP

CSAPPANTYÚS VISSZACSAPÓ

PN 10
DN 200 250 300

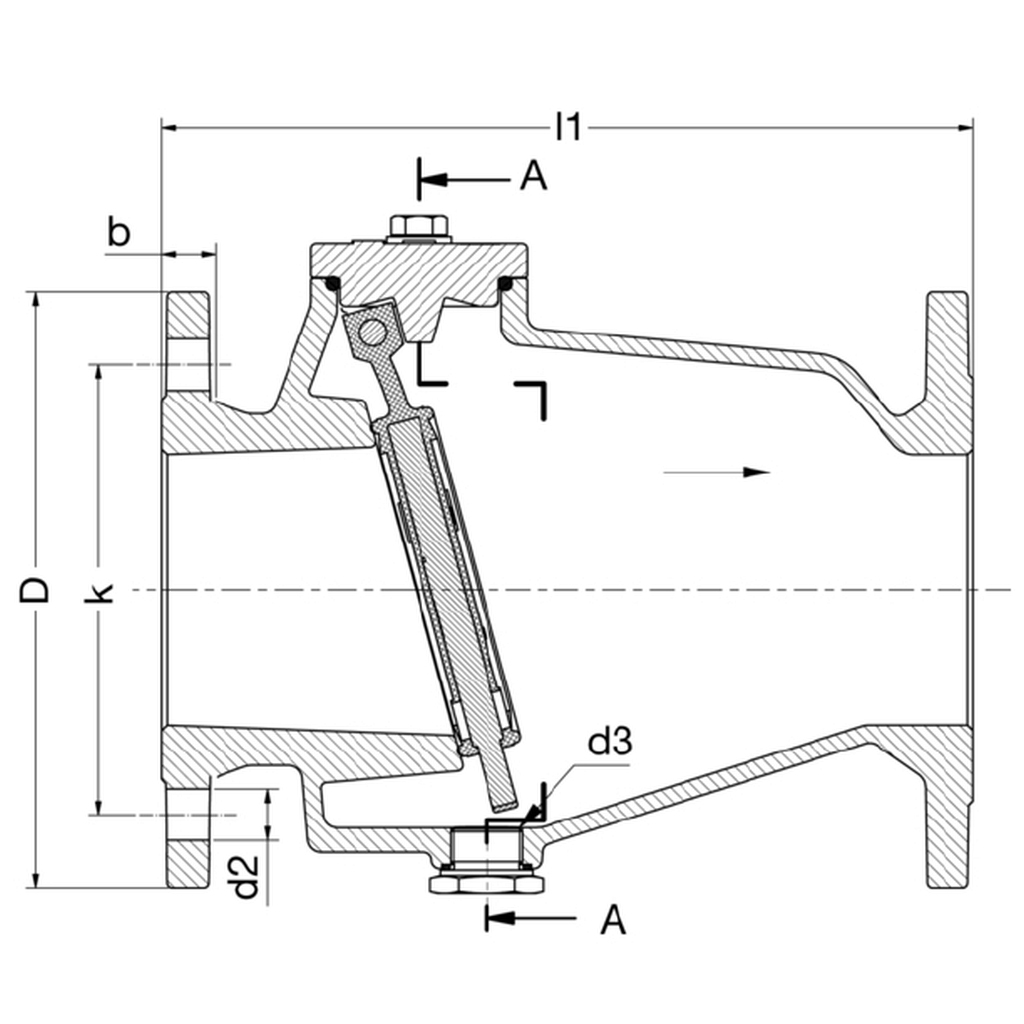

D [mm] 340 400 455
b [mm] 20 22 24.5
k [mm] 295 350 400

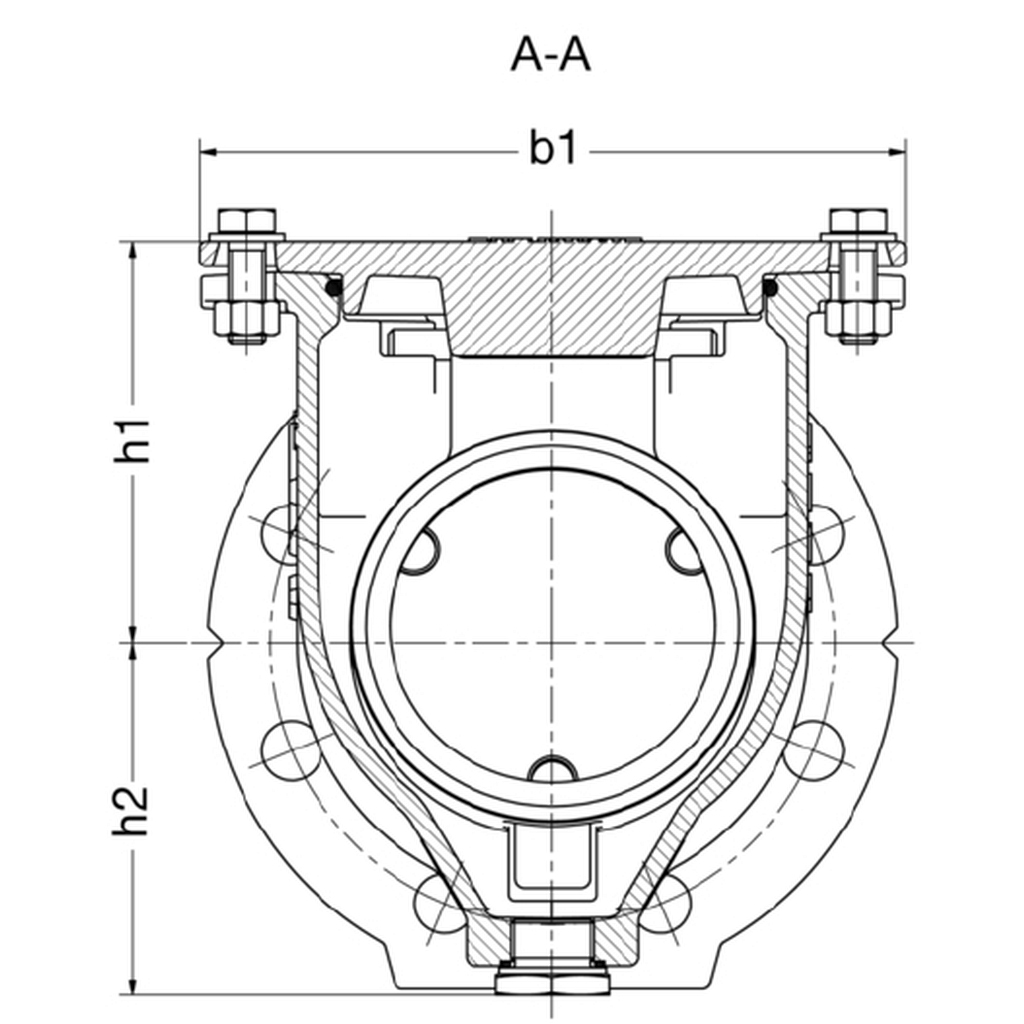

b1 [mm] 400 490 550
d2 [mm] 23 23 23
h1 [mm] 237 291 336
h2 [mm] 185 210 235

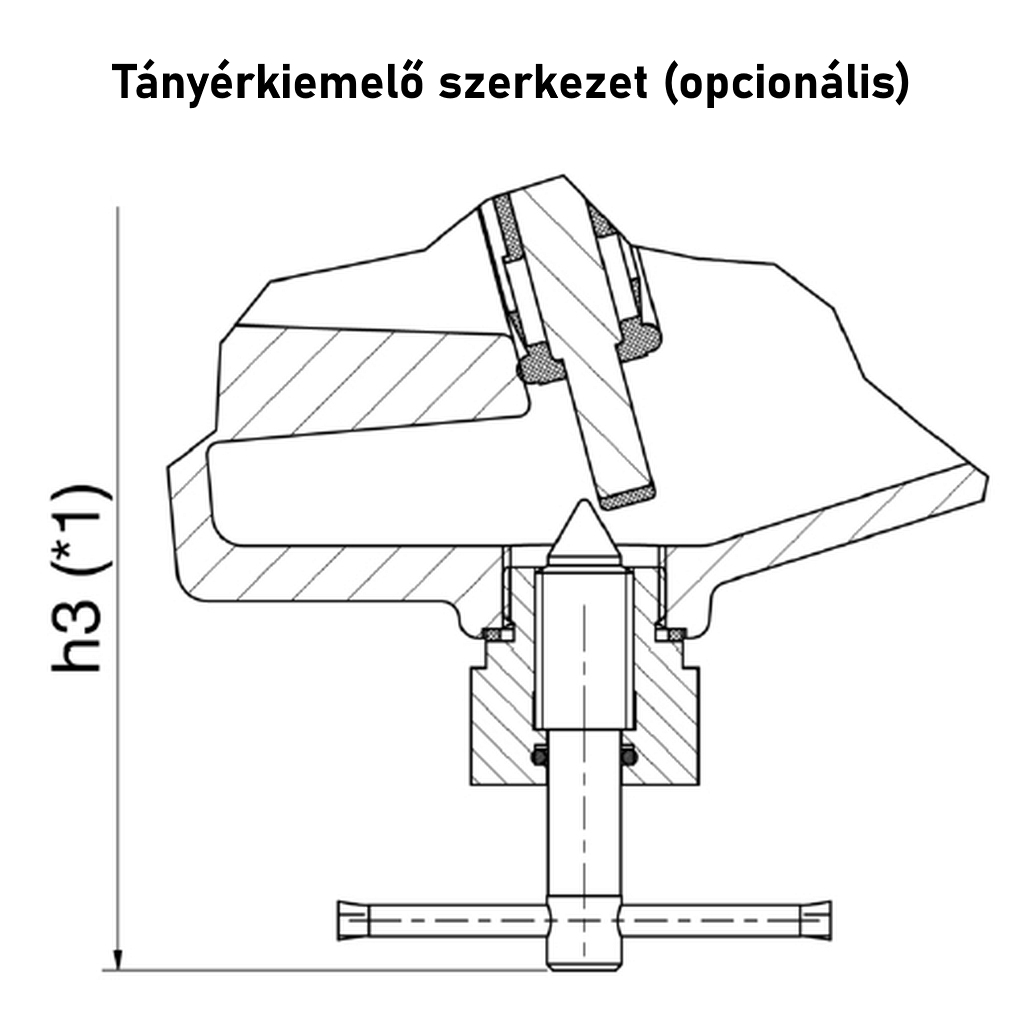

*h3 [mm] 225 250 275
I1 [mm] 500 600 700
Furatok száma 8 12 12
Menet d3 [inch] 3/4" 3/4" 3/4"
Súly kb. [kg] 81,00 130,50 175,50
Térfogat kb. [m³] 0,085 0,130 0,190
PN 16
DN 40 50 65 80 100 125 150 200 250 300
D [mm] 150 165 185 200 220 250 285 340 400 455
b [mm] 19 19 19 19 19 19 19 20 22 24,5
k [mm] 110 125 145 160 180 210 240 295 355 410
b1 [mm] 145 160 185 200 225 310 340 400 490 550
d2 [mm] 19 19 19 19 19 19 23 23 28 28
h1 [mm] 90 95 115 125 138 173 193 237 291 336
h2 [mm] 75 82 90 100 113 138 148 185 210 235
*h3 [mm] 115 120 130 140 152 178 185 225 250 275
I1 [mm] 180 200 240 260 300 350 400 500 600 700
Furatok száma 4 4 4 8 8 8 8 12 12 12
Menet d3 [inch] 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4"
Súly kb. [kg] 8,00 10,00 13,50 16,00 21,00 35,00 46,00 81,00 130,50 175,50
Térfogat kb. [m³] 0,005 0,006 0,010 0,015 0,030 0,040 0,050 0,085 0,130 0,190
* szelep középpontjától mérve
