FŐ TULAJDONSÁGOK
Felhasználási terület
Beépítési pozíció
Bármilyen pozícióban beépíthető
Mérettartomány
1/2"–2"
Test és szelepvég
Kovácsolt CW617N sárgaréz az EN 12165 szabvány szerint
Zárótest és zárótest-megvezetés
Zöld acetálgyanta (POM)
Tömítés
NBR
Rugó
Rozsdamentes acél
Menet
EN 10226-1 (ISO 7/1)
Minimális kimeneti nyomás
0,02 bar
Minimális üzemi nyomás
0,05 bar
Ellenirányú nyomásállóság
1,5 x PN
Maximális üzemi hőmérséklet
80 °C
Javasolt beépítés
https://interex-waga.hu/greiner-szereles

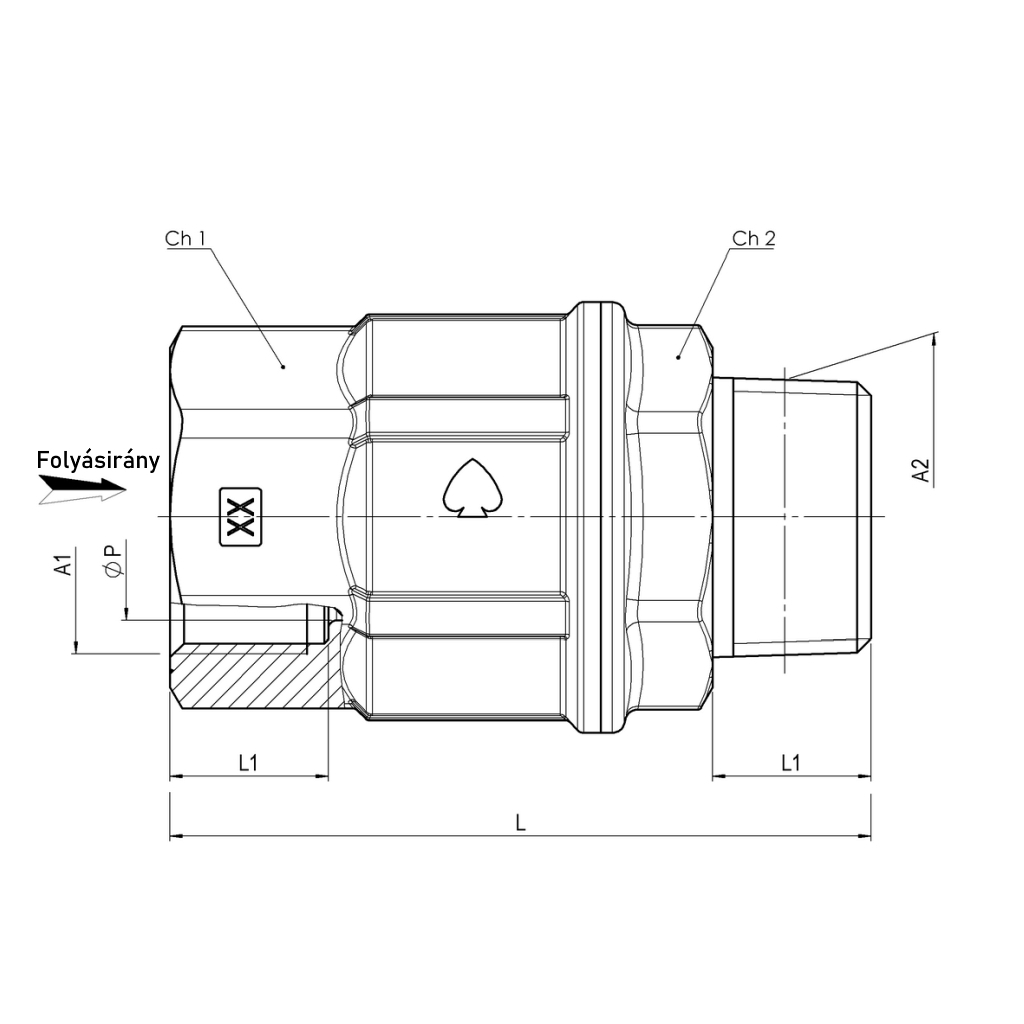

| Névleges átmérő | Cikkszám | Méretek (mm) | PN-MOP | Súly (kg) | ||||||
| ØP | A1 | A2 | L | L1 | Ch1 | Ch2 | ||||
| 1/2" | 080116027005000 | 15 | Rp1/2" | R1/2" | 64,5 | 15 | es.27 | es.27 | PN64 | 0,180 |
| 3/4" | 080116027007500 | 20 | Rp3/4" | R3/4" | 74,5 | 16,3 | es.33 | es.33 | PN50 | 0,301 |
| 1" | 080116027010000 | 25 | Rp1" | R1" | 84,5 | 19,1 | es.41 | es.41 | PN40 | 0,499 |
| 1.1/4" | 080116027012500 | 32 | Rp1.1/4" | R1.1/4" | 100 | 21,4 | ott.50 | ott.44 | PN40 | 0,769 |
| 1.1/2" | 080116027015000 | 40 | Rp1.1/2" | R1.1/2" | 11,5 | 21,4 | ott.56 | ott.55 | PN40 | 1,108 |
| 2" | 080116027020000 | 50 | Rp2" | R2" | 129 | 25,7 | ott.70 | ott.67 | PN25 | 1,813 |
